所属产品系列：HDV 系列

      Sony HVR-DR60 硬盘记录单元都提供了非凡的创造性――从素材采集到编辑，直到最后的存档。HVR-DR60体积小巧，重量很轻，可安装在摄录一体机上，因此可将它用于由硬盘和录像带组成的"混合"记录系统中。如果将HVR-DR60与使用录像带的摄录一体机连接使用，操作者可以方便地将它与兼容的非线性编辑器连接，立即对脚本进行编辑。HVR-DR60允许对保存的文件进行直接访问，可以长时间、不间断地对现场事件进行记录，而无需对录像带进行繁琐地更换。更会让你的工作流程发生革命性变化。

长达4.5小时的记录时间

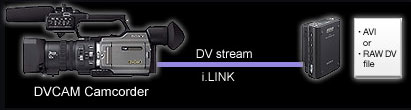

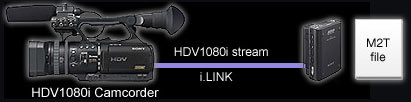

通过i.LINK 进行连接，Sony 开发的HVR-DR60 硬盘记录单元可以记录HDV摄录一体机的HDV1080i信号，或DVCAM摄录一体机的DVCAM/DV信号。内置的1.8英寸硬盘容量高达60GB，可对HDV和DVCAM格式文件进行4.5小时（270分钟）的记录。HDV 1080i信号被记录为本地HDV文件(.m2t)，DVCAM或DV信号被记录为DV-AVI文件(1型)或RAW-DV文件。

HDV

DVCAM

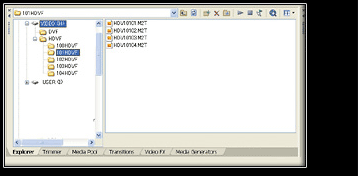

HVR-DR60存储的HDV文件显示在计算机监视器上

* i.LINK是索尼公司的商标，用来指示该产品具有IEEE 1394接口。并非所有具有i.LINK连接器的产品都可以进行相互通讯。若您需要有关兼容性、操作条件以及适合连接的信息，请参考配置i.LINK 接口产品后附的文件说明。若您需要有关具有i.LINK 连接功能的设备的信息，请联络距离您最近的索尼办事处。

多种多样的记录模式

HVR-DR60能够与带有i.LINK 接口的HDV和DVCAM摄录一体机结合使用。为了能够对各种摄录一体机型号进行支持，满足各种操作需要，有三种记录模式可供选择。

同步模式

使用支持外部记录控制的摄录一体机，如HVR-V1E、HVR-Z1E、DSR-450WS、DSR-400和DSR-25时，可按下摄录一体机的“记录”按键*，直接对HVR-DR60的文件记录进行控制。
* 在DV模式中，按下“记录”按键后，会有大约0.5秒的延迟时间。

跟随（FOLLOW）模式

使用不支持外部记录控制的摄录一体机，如HVR-A1E和DSR-PD170时，可使用跟随模式来启动和停止HVR-DR60的记录。在此模式中，HVR-DR60会定期检查摄录一体机是否处于记录模式，对这种状态进行跟随*。
* 在此模式中，按下“记录”按键后，会有大约2秒的延迟时间。

独立记录

HVR-DR60也可忽略摄录一体机按键或记录状态的命令，使用自己的控制按键进行记录或停止。HVR-DR60可脱离与摄录一体机，独立地进行操作*5。
* 在HDV模式中，按下摄录一体机“记录”按键后，时间码和视频记录会有大约0.5秒的中断。

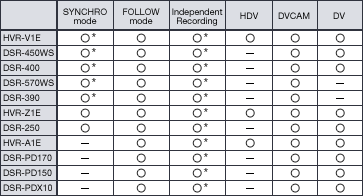

支持的摄录一体机型号

* 可使用无磁带记录

缓存记录

HVR-DR60还提供了缓冲记录功能，使用存储器的缓存，最多可进行14秒的视频和音频记录。使用此功能，在按下开始记录按键之前的14秒便开始进行记录，防止重要的场景或事件的漏拍。记录的脚本被自动记录到硬盘上。

用户自由区

HVR-DR60的硬盘上有一个大小约为1GB的用户自由区，在那里可存储一些普通数据文件，如静止图像、非线性编辑系统的影像文件等等。

使用与摄录一体机同样的电池，进行长时间操作

HVR-DR60 使用的是与HVR-V1E、HVR-Z1E和 DSR-PD170一样的infoLITHIUMTM L系列电池。使用容量最低的NP-F570电池，HVR-DR60的操作时间为5.5小时（330分钟）；使用容量最高的NP-F970，操作时间可达18小时（1080分钟）。若使用者拥有大容量电池，可进一步增加操作时间。

外形小巧，重量极轻的设计

HVR-DR60 尺寸为81 x 45 x 100 mm ，重量仅为230g。使用随机提供的适配器，可将HVR-DR60安装在摄录一体机的冷靴之上，也可使用选购的VCT-1BP安装架进行安装。

Hybrid Operation for Reliable Recording and Archiving

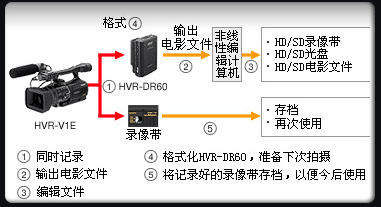

HVR-DR60 提供了混合记录功能，可将视频和音频素材同时记录到硬盘和磁带上，这样就避免了重要镜头的丢失或被误删除。这种混合记录功能也可适用于源素材的存档操作――这是多数情况下难以实现的。拍摄完成后，操作者可立即对母带进行存档，将HVR-DR60上的素材作为工作脚本使用。因此，操作者无需花费时间与精力上载素材或将磁带复制到单独的大容量介质上。

通过电脑直接访问文件

通过i.LINK与电脑进行连接，HVR-DR60可作为标准的外部驱动器使用，允许将记录下的脚本作为普通的视频文件直接进行访问，节省了将数字素材从磁带导入电脑的时间。存储在HVR-DR60上的视频文件可传输到安装了非线性编辑器的电脑上，传输速度可达到80Mb/s，是实时传输速度的三倍，大大节省了将源素材复制到编辑者本地驱动器的时间。此功能可让操作者节省大量时间，进行更多的创造性编辑。

与录像机类似的控制方式

HVR-DR60的控制方式与录像机非常类似，它可提供记录、重放、停止、下一段、前一段、快进（正常速度的三倍）和倒带（正常速度的三倍）功能。使用这些按键，此装置可通过i.LINK接口输出带有时间码的HDV/DVCAM/DV视频流。

快速浏览记录文件

使用HVR-DR60上的控制按键，可以通过摄录一体机上的液晶监视器对存储脚本进行即时访问和预览，从而对记录文件快速进行浏览。*
* 在重放时，各个记录之间可能发生记录中断的现象。通过i.LINK接口将记录复制到非线性编辑系统上后，这一中断现象就会消失，记录可以被正确地进行编辑。有关非线性编辑器的信息，请咨询最近的Sony办事处或授权经销商。

反复重放

HVR-DR60提供反复重放功能，可对单个或所有片段反复重放，并通过i.LINK 接口传输到兼容i.LINK 的设备中。

与HVR-V1C HDV 摄录一体机结合使用可提供更多功能

当HVR-DR60与e HVR-V1C摄录一体机结合使用时，会提供更多特有的便捷性能。

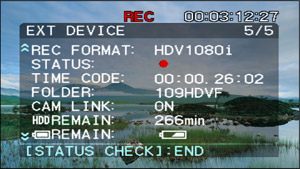

在HVR-V1C上检查HVR-DR60的工作状态

HVR-V1C的液晶屏和寻像器上，可显示HVR-DR60的连接状态、记录格式、电池电平、剩余记录时间、记录文

件夹名称等信息，允许随时进行检查。可随时显示摄录一体机和硬盘的状态，操作者无需将视线从拍摄的画面上

移开便可进行查看。

支持无磁带记录

一般情况下，将HDV摄录一体机与HVR-DR60 连接起来进行录制时，都需要装载磁带。然而，使用HVR-V1C 就省去了这样的麻烦。按下HVR-V1E 的录制开始/停止按键，可将磁带的文件同时记录在HVR-DR60上。操作者可以选择无带式或混合式操作方式。

硬盘智能保护 – 高质量的记录和防震功能

HVR-DR60采用了三种先进的技术，确保文件记录的可靠性：

1) 橡胶减震器为硬盘提供了严密的保护，在HVR-DR60的机身受到撞击时，可防止硬盘受到来自外部的振动。

2) 3G感应器以三维方式感受到重力加速度，如果感应器感受到机器正在跌落，会自动切断硬盘电源，磁头也会从硬盘碟片上收回，中止读写操作。这种功能可有效防止硬盘因受到撞击或意外跌落而受损。

3) 缓冲处理器可存储约14秒的视、音频素材。首先将写入的数据被记录到缓冲器上，然后将缓冲数据写入硬盘碟片上。因此，即使3G 感应器中断了硬盘写入，视频脚本也不会丢失。由于采用了这些先进的技术，即使HVR-DR60 从100cm 高度跌落，仍可继续进行稳定的记录（Sony的测试结果）。

Sony记录单元应用软件

在这一过程中，会将HVR-DR60中被分成两个或更多部分的FAT32规格M2T文件合并成脚本。本软件还会在传输过程中改变文件名称，以避免名称重复。

功能简介

文件传输

HVR-DR60在开始记录时会创建一个文件夹（如“100HDVF”），记录下的视频会以电影文件格式（如“HDV10001.M2T”）自动存储到文件夹中。在进行新的记录时，又会创建一个新文件夹（如“101HDVF”），另一个新文件（如, “10101.M2T”）会被储存其中。您可以将所有的分散文件传输到计算机硬盘上的指定文件夹中，使用本软件，这一过程会变得快速而简单。您无需打开每一个文件夹来向非线性编辑系统导入电影文件，只需选择文件所在的文件夹，软件就会自动找到该文件并开始传输。

M2T 文件连接

HVR-DR60使用FAT32作为文件系统。这种文件系统会使您的计算机将HVR-DR60默认为一个外置驱动器，无需安装任何驱动软件。最大的文件容量可进行约4GB FAT格式文件的记录，记录时间约为20分钟。如果您的HDV文件超过了这个大小，多出的脚本会以一个新文件（如“HDV10002.M2T”）的形式记录在同一个文件夹中。本软件可在传输过程中将拆分的.M2T文件连接在一起，以便它们能够被作为一个单独的文件进行精确的编辑，不会发生任何停顿。
* DV文件无法连接在一起，这是因为拆分后的DV文件可以使用非线性编辑系统直接编辑。

改变文件名

本软件会自动改变传输文件的名称，命名方式如下： “xx_nnnn_YYYY-MM-DD_HHMMSS”.

xx:
您可自行设置两个数字符号(00 – 99)，这样可避免使用多个HVR-DR60单元时发文件名生重复。

nnnn:
这些数字代表原来文件夹的名称。

YYYY-MM-DD_HHMMSS:
这些数字代表记录时的日期和时间 (摄录一体机的设置值)

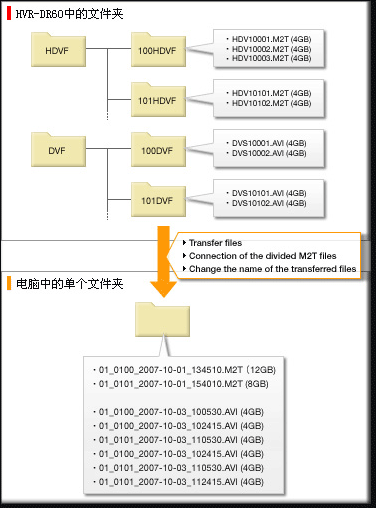

向一个文件夹传输文件

软件信息

操作系统	Windows® XP SP2或更新，Windows® Vista
语言	英语
软件大小	约330KB

注:
· 有一下非线性编辑软件，如Sony Vegas 7 ( 7.0c版或更新)，带有导入模块，可让您直接从HVR-DR60向您的计算机硬盘上导入文件。在导入过程中，这些软件会将所有被分开的.M2T文件合并成一个无缝的.M2T文件。
· 如果目标文件夹未位于NTFS-格式的硬盘驱动器上，则无法输出合并文件。
· 本软件仅可合并被FAT32格式拆分的文件。
· 如果目标硬盘已满，文件合并将被停止。请在使用本软件前检查电脑硬盘的剩余空间。

Windows系统下：

安装：

1. 本软件采用自解压缩包方式安装，无需使用外部程序。
2. 可从以下链接下载本软件，并将其存入您电脑的文件夹中。随后打开文件夹并双击下载文件。
3. 会生成一个包含有“rt_util.exe”图标的新文件夹。

使用：

1. 双击 “ru_util” 图标 2. 选择连接的HVR-DR60驱动器 3. 选择您想要传输的文件类型 (HDV 和/或 DV) 4. 选择所需传输文件所在的文件夹 5. 指定目标文件夹 6. 设置文件名称的前缀编号。在从多个HVR-DR60驱动器上导入文件时将会用到这个编号。 7. 点击“导入”键开始传输。使用FAT32格式拆分的所有文件会在传输过程中自动进行合并。

如何卸载本软件

删除 “rt_util.exe” 文件

Mac系统下：

安装：

· 存储在HVR-DR60和记录存储单元CF卡上的M2T和DVCAM/DV文件，通过安装Sony记录单元插入式软件，可被正确地输入到Final Cut Pro 6项目中。使用这个软件的日志和传输性能将存储在这些装置中的视频和音频传输到Final Cut Pro中。在安装本插入式软件之前，请确保Final CutPro 的版本已经升级到6.0.2 以上的版本。这款插入式软件可从本文件中列出的Sony公司网址上下载。

· 若需了解Final Cut Pro 6和日志及传输窗口的操作方法，请咨询本地的Apple经销商，或参阅《高清和广播格式》文件中“使用日志和传输窗口”部分。此文件位于Final Cut Pro的帮助菜单中。

使用：

· 选择Final Cut Pro > 系统设置，点击“暂存磁盘”标签。 · 选择需要向其传输介质文件的暂存磁盘或文件夹。 · 选择文件> 日志和传输。 · 已安装装置的内容和缩略图会自动 · 显示在日志和传输窗口中。如果装置的文件结构被复制到不同的位置，可使用左上角的"添加文件夹"按键。若需了解使用"添加文件夹"按键的 更多信息，可在Final Cut Pro文件中查找。 · 请选择需要传输的文件，随后按下"添加队列选择"按键，或将它们拖拽到传输"传输队列"区域中。注意：M2T文件传输没有预览部分。 · 开始传输，文件会显示在编辑项目中的扩展名窗口。传输后的会保留它们原有的质量和QuickTime?格式中原有的时间编码数据。被FAT32系统分开的文件会在传输过程中合并起来。 · 对于使用HVR-S270/Z7/V1（60i型号）的24A 扫描模式记录的文件，日志和传输窗口会在传输过程中自动去除2-3个结尾部分，并将HDV数据转换为Apple ProRes 422解码器代码，以便在23.98p时间线上进行脚本编辑。这比传输普通的60i 文件花费的时间更长。若需了解Apple ProRes422 解码器的详细信息，请参阅Final Cut Pro用户手册的最新版本。

硬盘驱动器	记录容量	60 GB*
	磁盘尺寸	1.8 英寸
	文件系统	FAT32
接口	i.LINK	IEEE 1394a, 6芯接口
文件格式	HDV	MPEG-2-TS (.m2t)
	DVCAM/DV SP	AVI-1型 (.AVI), RAW-DV (.DV)
内置输出装置	LCD监视器	23.02 x 11.5 mm (图像尺寸), 128 x 64 点
操作系统兼容性	操作系统	Windows® 2000 专业版 (Service Pack 4), Windows XP 家庭版(Service Pack 2), Windows XP 专业版 (Service Pack 2), Mac® OS X (v10.3)
一般规格	重量	230 g
	电源需求	DC 7.2 V (电池组), DC 8.4 V (AC适配器)
	功耗	2.7 W (记录模式，LCD监视器打开)
	操作温度	0 到 40 °C
	存放温度	-20 到 +60 °C
	随机附件	i.LINK 电缆 (6芯到4芯，70cm**) 卡座适配器 操作说明书
* 在此规格中，1GB表示1百万字节，一部分的记录容量用于数据管理。 ** 使用随机提供的铁氧体磁心。

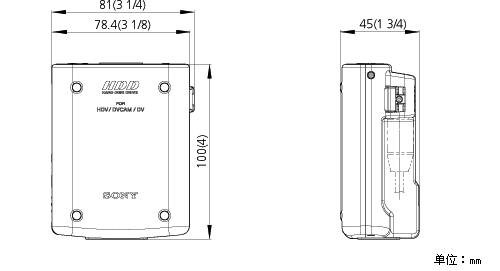

尺寸
