所属产品系列：HDV 系列
定位为Sony HDV系列顶级产品的HVR-1500A，是一款HDVTM素材上/下载录像机。
HVR-1500A继承了倍受赞誉的DSR-1500A的设计理念，可提供专业用户需要的各种便捷性能，如快速机械响应，多格式DV重放等，它还装有丰富的专业视/音频接口—从模拟到数字SDI和AES/EBU。HVR-1500A还提供HD-SDI输入/输出和RS-422A控制功能，在HDV素材与高端高清格式&高清编辑设备之间架起了一座互通的桥梁。
在安装HVBK-1520选购卡后，HVR-1500A就具有了更多的便捷功能—能够将DV记录上变换为1080i或720P信号，1080i HDV记录可以交叉变换为720P信号。操作者可将DV和HDV脚本与素材集成到同一个HDV编辑系统中，从而方便地在1080i和720P系统之间进行选择。 HVR-1500A还可以作为标准清晰度DVCAMTM录像机使用，此时它的编辑性能与DSR-1500A相同。在对设备的坚固性和功能性为首要考量的拍摄环境中，HVR-1500A是最理想的HDV录像机选择。
-
记录和重放HDV1080i,DVCAM,DV(SP) ,DVCPRO 25(重放)格式
-
支持NTSC/PAL制记录和重放
-
HD-SDI，SD-SDI，分量，复合，i.LINK接口
-
高清下变换输出
-
RS-422A编辑控制接口，内置信号发生器
-
兼容大小磁带，长时间记录能力
-
快速响应机制
-
自动重复播放功能
-
内置2.7寸宽屏彩色液晶屏
-
画面搜索功能(HDV模式下)
HDV 1080i规范

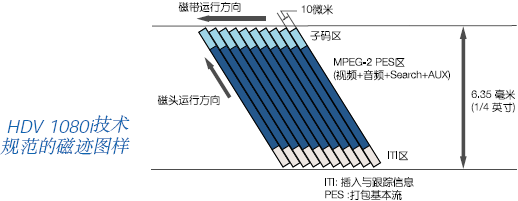

HDV 格式的HDV 1080i技术规范*2，包括1,080 行有效扫描线(隔行扫描系统) 和1,440 水平像素。它采用MPEG-2 压缩格式(视频用MP@H-14)，8比特数字分量记录，采样率为4:2:0。音频压缩格式采用MPEG-1二层音频格式，双声道记录采样频率为48kHz/16比特。HDV 1080i标准提供的高质量图像可以用于高清电视节目制作。
兼容现有DVCAM磁带和新型的HDV磁带
作为现有DV 格式家族的成员，在开发伊始就以兼容所有级别的DV 磁带作为标准。这使得操作者可以在需要高质量的应用中使用高级别的磁带，或在力求经济的应用中使用家用级磁带。针对高质量应用，Sony 开发了DigitalMasterTM 高级磁带，它可以兼容HDV、DVCAM和DV多种格式。
*2虽然它未使用在Sony HDV 产品中，HDV 格式也包括HDV 720p 标准，即720条有效扫描线(逐行扫描系统) 和1,280水平像素。
可切换录制和重放
－HDV1080i/DVCAM/DV SP 及60i/50i
HVR-1500可支持HDV 1080i*1、DVCAM格式及DV(SP)*3 记录，并可以根据您的制作需要，在标清或高清记录时提供充分的灵活性。此外，它还可以在60i和50i模式间进行切换，进行灵活便捷的制作操作，无需为每种标准使用单独的磁带录像机。
*1 在HDV模式下不可使用编辑功能。
*3 HVR-1500仅支持DV (SP)模式；不支持DV( LP) 模式。在DV(SP)模式下，不支持组合和插入编辑功能。
使用DV(25Mb/s)家族格式的重放兼容性
HVR-1500拥有优异的操作多功能性，它采用的设计可以重放DV(25Mb/s)家族格式录像带，无需使用机械适配器，也不必在菜单上对模式进行切换。还可以播放DVCPRO™ 25 录像带(中型录像带)。
长时间记录
HDV格式采用与DV格式相同的磁迹间距和带速，从而可以提供相同的记录时间—DPHDV-276DM DigitalMaster标准磁带记录时长达到276分钟，PHDVM-63DM DigitalMaster小型磁带记录时长为63分钟。DVCAM格式采用更宽的磁迹宽度(15微米，而非10微米)，PDV-184N标准磁带最长记录时间为184分钟，PDVM-40N小型磁带记录时长为40分钟。
下变换功能

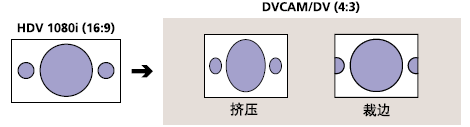

HVR-1500内置有变换功能，能够将素材从1080i下变换为480i和576i格式，并通过它的i.LINK和SD-SDI接口输出视频信号。还可以通过模拟分量、复合、或S-视频接头将信号进行输出。这允许用户使用装有DV编辑软件的非线性编辑系统编辑采用1080i记录的素材，或在标清监视器上进行观看。下变换1080i信号时，可将显示的宽高比从16:9转换为4:3。显示模式可以选择为Squeeze (挤压) 或Edge Crop(裁边)。
HVR-1500录像机提供了多种专业的接口，可在标清或高清系统中，灵活地进行模拟或数字配置。使用者可以根据他们的系统需要，准确地对HVR-1500进行集成应用。
HD-SDI接口
HVR-1500提供HD-SDI输出*4 *5功能，可以在普通重放和搜索模式下输出1080/60i或1080/50i HDV素材。时间码和音频信号嵌入到HD-SDI输出中。使用这个接口，操作者可以方便地将HDV素材集成到现有的，以HD-SDI为基础的编辑系统中，如HDCAM™和XDCAM™ HD系统。
*4 从i.LINK接口输入到HVR-1500的HDV信号不能够进行变换，也不可从HD-SDI接口输出。i.LINK 输入信号必须先被记录到HDV录像带上。
*5 DVCAM/DV播放的信号不可进行用于HD-SDI输出的上变换。
SD-SDI接口
HVR-1500还提供SD-SDI输入*6/输出功能。时间码和音频信号嵌入到SDI信号中。HVR-1500可以通过这个接口与多种数字设备连接，包括基于SDI的编辑系统。
*6 输入到HVR-1500 SD-SDI接口的SD-SDI信号不能够上变换为HDV信号，用于记录到录像带上；也不能变换为HD-SDI信号，从HD-SDI接口输出。
AES/EBU接口
针对专业的数字音频需要，HVR-1500可提供AES/EBU数字音频输入/输出功能。
i.LINK接口
HVR-1500配备一个6芯i.LINK TM *7 *8接口。视/音频和指令信号(HDV，DVCAM和DV格式) 可以数字方式传输*6到兼容的磁带录像机上，也可通过一根电缆传输到非线性编辑系统中。
*7 i.LINK是Sony公司的商标，用来指示该产品具有IEEE1394接口。并非所有具有i.LINK连接器的产品都可以进行相互通讯。若您需要有关兼容性、操作条件以及适合连接的信息，请参考任何配置i.LINK接口产品后附的文件说明。若您需要有关具有i.LINK 连接功能的设备的信息，请联络距离您最近的Sony办事处。
*8 输入到HVR-1500 i.LINK接口的DVCAM/DV 信号不能够上变换为HDV信号，用于记录到录像带上；也不能变换为HD-SDI 信号，用于从HD-SDI接口输出。
模拟接口
HVR-1500标准配置有用于视/音频的模拟输出接口。包括复合、分量和S-视频(Y/C) 输出和双声道音频输出(通过XLR接头)。凭借这些接口，HVR-1500可以作为模拟编辑系统的素材上载机使用，也可在多种应用中简单地作为放像机使用，如在演播室、转播车或节目制作室中。通过安装选购的HVBK-1505模拟输入卡，还可进行多种模拟视/音频输入，从而将设备顺利地向数字系统过渡。
RS-422A控制
HVR-1500装有一个符合行业标准的RS-422A接口，可用于专业编辑应用。通过这个接口，可将此录像机与其它Sony录像机、编辑控制器(如Sony RM-280编辑控制器)和非线性编辑系统连接。
RS-422A可提供帧精度插入和DVCAM模式下的组合编辑功能，还可在HDV模式下控制素材上载*9 使用。
*9帧精度的控制效率取决于连接的编辑控制器，若需要兼容编辑控制器的相关信息，请联络距离您最近的Sony办事处。
HD和SD基准输入
HVR-1500可接受高清和标清基准信号。
时间码输入/输出
HVR-1500拥有时间码输入/输出功能，在进行磁带拷贝时可以将时间码进行同步。
内置信号发生器
HVR-1500内置信号发生器，可以生成彩条或黑场视频信号，以及一个1kHz音频信号或静音信号。在HVR-1500处于DVCAM或DV模式*10时，可以将这些信号记录在录像带上，用于在进行编辑前预准备录像带。他们还可以从模拟和数字接口进行输出，对系统中的其它设备进行调整。
*10 这些信号不可以HDV格式记录到录像带上。
HVR-1500将精密的机械技术集成在一个坚固的铝制底盘中，可进行顺畅可靠的操作，完全能够满足当今的专业视频制作需要。
快速响应机构
快速响应机构是专业视频制作中至关重要的一点，HVR-1500使用了一个可靠的定向轴和磁鼓电动机机构，完全能够满足这一要求。它的倒带速度达到正常速度的85倍。在HDV模式下，可进行+/-8和+/-24倍速度的彩色图像搜索*11，在DVCAM模式下，搜索速度是正常速度的-60到+60之间。
在进行节目编辑的环境中，对速度和时间的要求都很苛刻，这个灵敏的机械结构减少了编辑人员对特定场景进行搜索的时间。
*11 彩色图像搜索功能可以通过RS-422A接口进行遥控。
磁带/磁头清洁器为录像机提供可靠的操作
HVR-1500配有一个采用高级蓝宝石叶片的磁带清洁器。这个清洁器可以帮助清除磁带上的灰尘颗粒，以防止信号丢失，提高记录和重放的可靠性。本录像机还配有一个磁头清洁器，以保证磁头的正常运转。这两种清洁器同时使用更加确保了录像机进行记录和重放的可靠性。
内置2.7寸宽屏彩色液晶屏

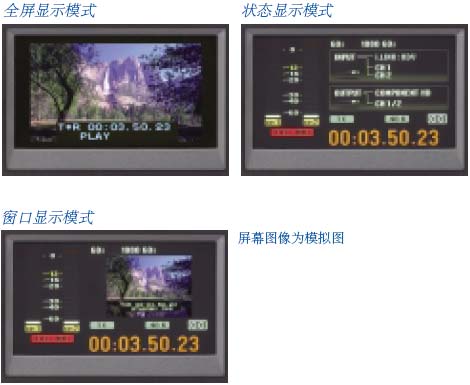

HVR-1500配有一个2.7寸*12 宽屏彩色液晶屏，分辨率高达211,000点。操作人员可以在记录过程中观看素材源，并在16:9 宽屏宽高比下检查重放图像。还可以显示4 通道音频电平表、时间码、视频设置菜单、音频和录像机设置。有三种不同的显示模式可供选择。显示如下：
*12 对角线测量可视区域
自动重放
HVR-1500拥有便捷的自动重放功能， 录像机可以自动倒回至磁带开始部分，或用户指定的索引点，随后再次开始播放。自动开始和停止索引点也可通过设定时间码数值进行指定。
指配按键
在对HVR-1500录像机进行操作时，经常被用到的功能可以被指配到前面板的指配按键上。
数字慢放和慢放声音(DVCAM模式下)
当HVR-1500录像机与编辑控制器( 如Sony RM-280 编辑控制器)一起使用时，可以提供优异的DVCAM格式数字视频慢放和慢放声音功能，变速范围从-0.5到＋0.5。操作者可以使用无噪声慢动作播放画面，快速准确地定位编辑点。
画面搜索功能(HDV模式下)
使用编辑控制器(如Sony RM-280编辑控制器)，HVR-1500可提供便捷HDV*13格式的彩色画面搜索功能。
*13 在HDV模式下，不支持音频慢速搜索功能，视频慢速搜索功能仅在前进模式下可以实现。
使用菜单按键进行画面搜索

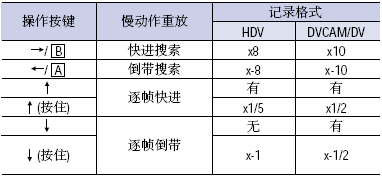

通过HVR-1500前面板上的菜单按键，可实现画面搜索功能。按下→/ B 和→/ A 按键，可分别在HDV和DVCAM/DV模式下，进行8-10 倍的快进/倒带搜索。使用↑和↓按键，可以进行逐帧画面搜索，以及慢动作重放。
音频电平控制
音频电平可以通过前面板上的控制旋钮进行调整，在记录模式下，可以对模拟XLR、SD-SDI、AES/EBU 和i.LINK*14接口的输入音频电平进行调整；在播放模式下，可对XLR、SD-SDI、HD-SDI、AES/EBU和i.LINK*14的输出音频电平进行控制。
*14 在HDV模式下，不可对输入/输出音频电平进行调整。
其它性能
·小巧的外形设计(半机架宽，3U机架高)
·交流供电(100-240V，50/60 Hz)
·低功率消耗(约60W)
·VITC(垂直间隔时间码) (仅限DVCAM格式)
·通过菜单进行视频处理器控制
·封闭字幕功能(DVCAM/DV仅限NTSC格式)
·SIRCS(Sony综合遥控系统)接口
应用范例

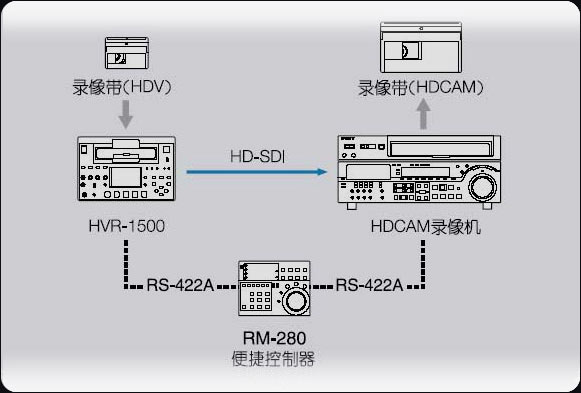

HDV/HDCAM线性编辑系统

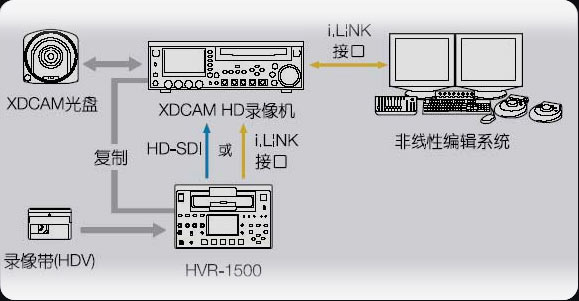

HDV/HDCAM HD节目制作系统

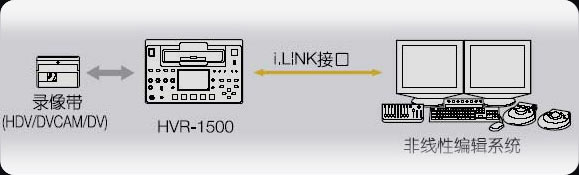

HDV/SD非线性编辑系统
|
|
HVR-1500 |
||
60i系统 |
50i系统 |
||
记录/重放性能 |
|||
记录格式 |
1080/60i*1，480/60i*1(PAL) |
1080/50i，576/50i(PAL) |
|
重放/下变换格式 |
1080/60i*1，480/60i*1(PAL) |
1080/50i，576/50i(PAL) |
|
带速 |
HDV/DV SP |
18.812mm/s |
18.831mm/s |
播放/记录时间 |
HDV/DV SP |
最长184分，PHDV-276DM磁带 |
|
DVCAM |
最长184分，使用PDV-184N磁带 |
||
快进/倒带时间 |
约3分钟，使用PHDV-276DM和PDV-184N磁带 |
||
视频输入 |
|||
数字视频 |
SD-SDI(BNC x 1) |
符合串行数字接口(270Mb/s)，SMPTE 259M |
符合串行数字接口(270Mb/s)，ITU-R BT.656 |
模拟视频 |
标准视频(HD/SD)(BNC x 2，环通连接)*3 |
HD:两极三电平同步，0.3Vp-p，75Ω，负极性同步 |
HD:两极三电平同步，0.3Vp-p，75Ω，负极性同步 |
|
|
分量*2 (BNC x 3)*3 |
Y:1.0Vp-p，75Ω，负极性同步 |
Y:1.0Vp-p，75Ω，负极性同步 |
|
|
复合*2 |
1.0Vp-p，75Ω，负极性同步 |
|
|
|
S-视频*2 |
Y:1.0Vp-p，75Ω，负极性同步 |
Y:1.0Vp-p，75Ω，负极性同步 |
音频输入 |
|||
数字音频 |
AES/EBU (BNC x 2) |
符合AES-3id-1995 |
|
模拟音频 |
音频(XLR 3芯 母 x 2) |
+4/0/-6 dbu 高阻抗，平衡 |
+4/0/-3/-6 dbu 高阻抗，平衡 |
视频输出 |
|||
数字视频 |
HD-SDI(BNC x 2) |
符合串行数字接口(1.485，1.485/1.001 Gb/s)，SMPTE292M |
|
SD-SDI(BNC x 2) |
符合串行数字接口(270Mb/s)，SMPTE259M |
符合串行数字接口(270Mb/s)，ITU-R BT.656 |
|
模拟视频 |
分量(HD)(BNC x 3)*4 |
Y:1.0Vp-p，75Ω，负极性同步 |
|
分量(HD)(BNC x 3)*4 |
Y:1.0Vp-p，75Ω，负极性同步 |
Y:1.0Vp-p，75Ω，负极性同步 |
|
复合(BNC x 1)*4 |
1.0Vp-p，75Ω，负极性同步 |
||
S-视频(BNC x 2)*4 |
Y:1.0Vp-p，75Ω，负极性同步 |
Y:1.0Vp-p，75Ω，负极性同步 |
|
监视器视频(BNC x 1) |
复合，1.0Vp-p，75Ω，负极性同步，使用多层文本信息 |
||
音频输出 |
|||
数字音频 |
AES/EBC(BNC x 2) |
符合AEC-3id-1995 |
|
模拟音频 |
音频(XLR3-芯，母 x 2) |
+4/0/-6dBu，600kΩ载荷，低阻抗平衡 |
+4/0/-3/-6dBu，600kΩ载荷，低阻抗 |
监视器(RCA芯 x 1) |
-∞到-11dBu ±1dB (-20dBFS)，47kΩ，非平衡 |
-∞到-9dBu ±1dB (-18dBFS)，47kΩ，非平衡 |
|
耳机(JM-60插孔 x 1) |
-∞到-13dBu (-20dBFS)，8Ω，非平衡 |
-∞到-11dBu (-18dBFS)，8Ω，非平衡 |
|
i.LINK接口 |
|||
|
|
i.LINK 6芯 x 1*6 |
IEEE 1394-based |
|
时间码输入/输出 |
|||
时间码输入 |
BNC x 1 |
0.5Vp-p到18Vp-p，3.3kΩ，非平衡 |
|
时间码输出 |
BNC x 1 |
2.2Vp-p ±3dB(600Ω终端)，非平衡 |
|
遥控 |
|||
RS-422A |
D-sub 9芯(母) x 1 |
||
控制-S(SIRCS) |
小型立体声插孔 x 1 |
||
一般规格 |
|||
重量 |
月6.9kg |
||
尺寸 |
211(宽)x130(高)x420(深)mm |
||
电源要求 |
交流100V到240V，50/60Hz |
||
功耗 |
约60W |
||
工作温度 |
5°C到40°C |
||
存放温度 |
-20°C到+60°C |
||
工作湿度(相对) |
低于80% |
||
存放湿度(相对) |
低于90% |
||
随机附件 |
|||
|
|
交流电源线x1，使用说明书x1 |
||
*1 “60i”代表59.94Hz场频 *2 需使用HVBK-1505模拟输入卡 *3 分量、复合和S-视频输入使用同一个BNC接头 *4 分量、复合和S-视频输出使用同一个BNC接头 *5 HDV和DV流使用同一个i.LINK接头 |
|||
