XL H1S/XL H1A规格表

电视系统

PAL制系统

摄像系统

HD：HDV 1440×1080/50i 1440×1080/25F

HD：HDV 1440×1080/60i 1440×1080/30F 1440×1080/24F*

SD：16:9 960×576/50i 960×576/25F
960×576/60i 960×576/30F 960×576/24F*

SD：4:3 720×576/50i 720×576/25F
720×576/60i 720×576/30F 720×576/24F*

帧速率

50i/25F 60i/30F/24F*(需升级NTSC/PAL双制式)

音频录制系统

HDV：2声道/MPEG1音频 Layer II(48kHz)；

DV：16比特2声道(48kHz)
12比特4声道(32kHz)

彩条

内置

测试音

1KHz(-12dB,-18dB or -20dB可选

磁带格式

MiniDV规格磁带

带速

SP模式 约18.83mm/秒 HDV/DV

LP模式 约12.57mm/秒 DV

最长记录/播放时间

HDV/DV：约80分钟(SP模式)

DV：约120分钟(LP模式)

快进/回卷时间

约2分20秒(使用60分钟磁带)

影像感应器

1/3″3CCD，每片CCD总像素约167万(水平像素位移)

HDV：约156万有效像素

SD 16:9：约156万 4:3：约117万

液晶显示屏(取景器)

2.4″16:9彩色LCD； 约215,000像素

亮度/对比度/色度/锐度调整， 支持黑白模式

麦克风

立体声电介体电容式麦克风

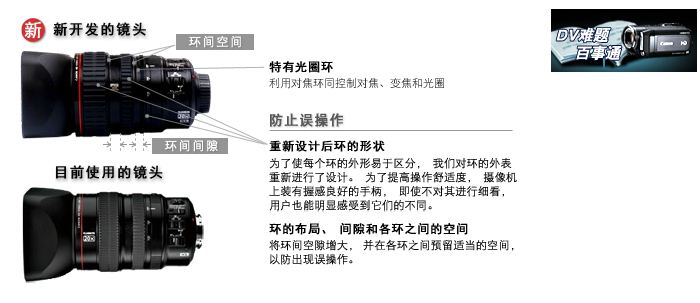

高清镜头

高清20倍光学变焦镜头XL5.4-108mm L IS III(相当于35mm相机焦距: 约38.9-778mm)
自动对焦镜头；光圈F1.6-3.5
内置2片ND滤镜(光密度:1/6；光密度:1/32；关闭)

光圈

6片圆形光圈

镜头结构

12片10组 2片高反光萤石玻璃非球面透镜

滤镜直径

72mm

影像稳定器

佳能VAP可变角度棱镜光学影像稳定系统

对焦系统

TTL自动对焦/手动对焦/对焦预置

最短对焦距离

20mm(广角端)， 1m(长焦端)

白平衡

自动/户外/室内//自定义(2组)
色温设置(2800K-12000K)，以100K增减

快门速度
(TV快门优先，50i)

13级调节：1/3；1/6；1/12；1/25；1/50
1/120;1/250;1/500
1/1000；1/2000；1/4000；1/8000；1/16000

曝光增益

-3/+-0/+3/+6/+12/+18/+36dB/自动

最低照明度

约0.4 lx (手动模式下，增益+18dB，光圈f/1.6，1/3秒快门速度)

建议照明度

100 lx以上

照明度范围

约0.4 lx-100,000 lx

静态图像记录至SD卡

图像类型

兼容DCF和DPOF；兼容Exif2.2标准

静态图像

JPEG：1920×1080像素， 1440×1080像素， 848×480像素， 640×480像素

驱动模式：单张拍摄/高速连拍/包围曝光

测光方式：评价测光 /中央重点平均测光/点测光

输入/输出端子

HD/SD-SDI输出

BNC：0.8Vp-p 75Ω，1080/576i，SMPTE292M标准；内嵌音频符合SMPTE299M标准
(限XL H1S机型)

GEN-LOCK输入

BNC类型：1.0Vp-p 75Ω (限XL H1S机型)

TC-IN

BNC类型：0.5-18Vp-p 10Ω (限XL H1S机型)

TC-OUT

BNC类型：1.0Vp-p 75Ω (限XL H1S机型)

BNC视频端子

1.0Vp-p 75Ω， 输入/输出

S-视频端子

4针脚 mini-DIN 输入/输出
亮度信号：1.0Vp-p 75Ω
色度信号：0.3Vp-p 75Ω

Component分量输出

Y：1.0Vp-p PB， PR：±350m Vp-p

XLR端子

3针插孔， 2个系统(输入)， LINE/MIC转换， 平衡式麦克输入；

600Ω-60dBu(手动控制音量/-18dB最大音量)，衰减20dB线路输入；

10KΩ，+4dBu(手动控制音量/-18dB最大音量)

视频/音频端子

RCA插孔输入/输出；

视频信号

1Vp-p 75Ω 不平衡

音频信号

音频输入：-12dBv 47kΩ 不平衡

音频输出：-12dBv(47kΩ负载)阻抗低于3KΩ 不平衡

耳机端子

φ3.5mm立体声迷你插孔

-23.5dBV(使用16Ω最大音量)/50Ω

麦克风输入端子

φ3.5mm立体声迷你插孔

-61dBv (手动/最大音量)/600Ω

HDV/DV端子

4针(符合IEEE 1394)输入/输出

LANC端子

φ2.5mm立体声迷你插孔

附件插座

先进附件系统插座

其他

电源供应

直流7.4V

操作温度

0-40℃

尺寸(W×H×D)

约226×220×496mm

重量

操作重量

约3995g
包含20倍高清镜头/遮光罩
彩色取景器/麦克风/BP-950G电池/磁带/SD卡

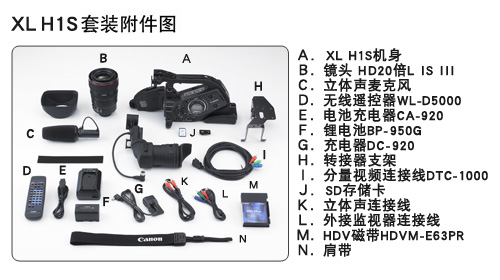

随机附件

20倍高清镜头(XL5.4-108mm L IS III)、遮光罩
麦克风、适配器支架、无线遥控器、背带
电池(BP－950G)、充电器(CA－920)，电源线
直流电缆，分量输出线、AV线、SD卡
监视器连接线，三脚架底座，磁带
