XL系列的专业性也体现在具有多种可调整设置,控制功能和特性,使摄像机的性能能够完全满足用户的需要。XL H1S的XL H1A增加的自定义设置包括色彩增益,色彩矩阵,菜单显示调整,自定义操作功能,共享预设文件,光圈控制,更大范围的白平衡色温控制,色彩修正和降噪等详尽的专业设置。这些非常详细的完全自定义设置功能可以帮助用户更准确地实现拍摄意图,完成拍摄创作



XL H1S/XL H1A规格表

电视系统

PAL制系统

摄像系统

HD:HDV 1440×1080/50i 1440×1080/25F

HD:HDV 1440×1080/60i 1440×1080/30F 1440×1080/24F*

SD:16:9 960×576/50i 960×576/25F
960×576/60i 960×576/30F 960×576/24F*

SD:4:3 720×576/50i 720×576/25F
720×576/60i 720×576/30F 720×576/24F*

帧速率

50i/25F 60i/30F/24F*(需升级NTSC/PAL双制式)

音频录制系统

HDV:2声道/MPEG1音频 Layer II(48kHz);

DV:16比特2声道(48kHz)
12比特4声道(32kHz)

彩条

内置

测试音

1KHz(-12dB,-18dB or -20dB可选

磁带格式

MiniDV规格磁带

带速

SP模式 约18.83mm/秒 HDV/DV

LP模式 约12.57mm/秒 DV

最长记录/播放时间

HDV/DV:约80分钟(SP模式)

DV:约120分钟(LP模式)

快进/回卷时间

约2分20秒(使用60分钟磁带)

影像感应器

1/3″3CCD,每片CCD总像素约167万(水平像素位移)

HDV:约156万有效像素

SD 16:9:约156万 4:3:约117万

液晶显示屏(取景器)

2.4″16:9彩色LCD; 约215,000像素

亮度/对比度/色度/锐度调整, 支持黑白模式

麦克风

立体声电介体电容式麦克风

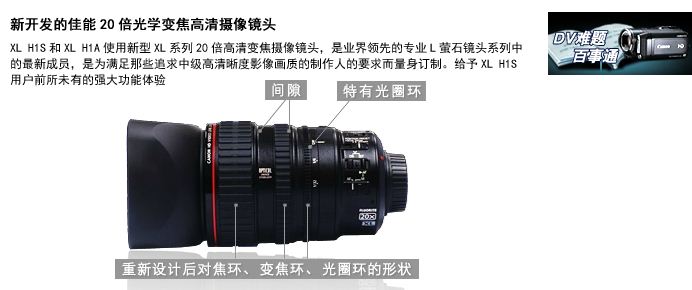

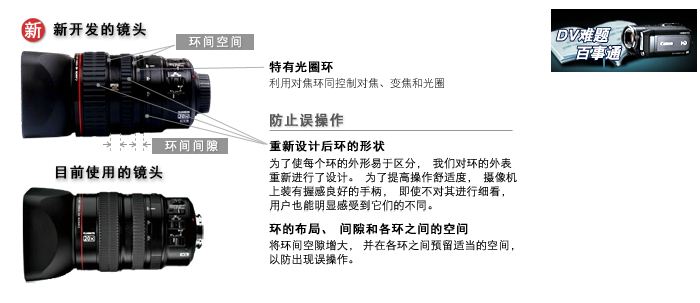

高清镜头

高清20倍光学变焦镜头XL5.4-108mm L IS III(相当于35mm相机焦距: 约38.9-778mm)
自动对焦镜头;光圈F1.6-3.5
内置2片ND滤镜(光密度:1/6;光密度:1/32;关闭)

光圈

6片圆形光圈

镜头结构

12片10组 2片高反光萤石玻璃非球面透镜

滤镜直径

72mm

影像稳定器

佳能VAP可变角度棱镜光学影像稳定系统

对焦系统

TTL自动对焦/手动对焦/对焦预置

最短对焦距离

20mm(广角端), 1m(长焦端)

白平衡

自动/户外/室内//自定义(2组)
色温设置(2800K-12000K),以100K增减

快门速度
(TV快门优先,50i)

13级调节:1/3;1/6;1/12;1/25;1/50
1/120;1/250;1/500
1/1000;1/2000;1/4000;1/8000;1/16000

曝光增益

-3/+-0/+3/+6/+12/+18/+36dB/自动

最低照明度

约0.4 lx (手动模式下,增益+18dB,光圈f/1.6,1/3秒快门速度)

建议照明度

100 lx以上

照明度范围

约0.4 lx-100,000 lx

静态图像记录至SD卡

图像类型

兼容DCF和DPOF;兼容Exif2.2标准

静态图像

JPEG:1920×1080像素, 1440×1080像素, 848×480像素, 640×480像素

驱动模式:单张拍摄/高速连拍/包围曝光

测光方式:评价测光 /中央重点平均测光/点测光

输入/输出端子

HD/SD-SDI输出

BNC:0.8Vp-p 75Ω,1080/576i,SMPTE292M标准;内嵌音频符合SMPTE299M标准
(限XL H1S机型)

GEN-LOCK输入

BNC类型:1.0Vp-p 75Ω (限XL H1S机型)

TC-IN

BNC类型:0.5-18Vp-p 10Ω (限XL H1S机型)

TC-OUT

BNC类型:1.0Vp-p 75Ω (限XL H1S机型)

BNC视频端子

1.0Vp-p 75Ω, 输入/输出

S-视频端子

4针脚 mini-DIN 输入/输出
亮度信号:1.0Vp-p 75Ω
色度信号:0.3Vp-p 75Ω

Component分量输出

Y:1.0Vp-p PB, PR:±350m Vp-p

XLR端子

3针插孔, 2个系统(输入), LINE/MIC转换, 平衡式麦克输入;

600Ω-60dBu(手动控制音量/-18dB最大音量),衰减20dB线路输入;

10KΩ,+4dBu(手动控制音量/-18dB最大音量)

视频/音频端子

RCA插孔输入/输出;

视频信号

1Vp-p 75Ω 不平衡

音频信号

音频输入:-12dBv 47kΩ 不平衡

音频输出:-12dBv(47kΩ负载)阻抗低于3KΩ 不平衡

耳机端子

φ3.5mm立体声迷你插孔

-23.5dBV(使用16Ω最大音量)/50Ω

麦克风输入端子

φ3.5mm立体声迷你插孔

-61dBv (手动/最大音量)/600Ω

HDV/DV端子

4针(符合IEEE 1394)输入/输出

LANC端子

φ2.5mm立体声迷你插孔

附件插座

先进附件系统插座

其他

电源供应

直流7.4V

操作温度

0-40℃

尺寸(W×H×D)

约226×220×496mm

重量

操作重量

约3995g
包含20倍高清镜头/遮光罩
彩色取景器/麦克风/BP-950G电池/磁带/SD卡

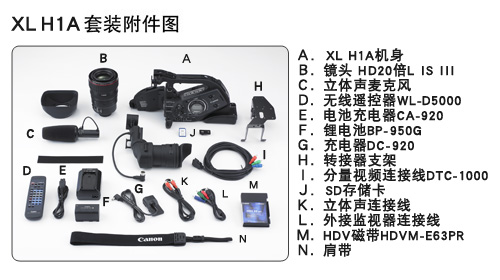

随机附件

20倍高清镜头(XL5.4-108mm L IS III)、遮光罩
麦克风、适配器支架、无线遥控器、背带
电池(BP-950G)、充电器(CA-920),电源线
直流电缆,分量输出线、AV线、SD卡
监视器连接线,三脚架底座,磁带
