摄像机部分 Camera Section
220万像素3CCD同时带来高分辨率和高灵敏度
AJ-HPX3100的摄像机部分采用了带有一个高密度220万像素2/3型3CCD，可以提供全像素高清（1920x1080）分辨率和F11或F12*1的高灵敏度。可切换的隔行/逐行扫描系统满足1080/25p (或29.97p，23.98p)本地视频摄像的要求。
*1：F11灵敏度可以在1080/59.94i模式中达到，F12灵敏度可以在1080/50i模式中达到。
14位DSP电路实现高画质和59dB高信噪比
高性能DSP电路提供基于14位A/D转换的丰富灰度等级和卓越的色彩再现。除了59dB的高信噪比（在DNR打开时）外，它还具有噪音低的优点。这种电路具有高精度画质调整功能，比如皮肤色调细节功能和12轴独立色彩纠正功能。新的DSP电路比之前的型号的功耗低。
色散校正补偿（CAC）
这种专有技术在镜头和摄像机之间起作用，可以运行高度复杂的算法，自动补偿主要由于镜头色差造成的对准误差，并将周围的模糊画面尽可能清晰化。
-
显示CAC （色差补偿） 效应的模拟画面
高灵敏度数字超级增益
数字超级增益（帧累积模式）可以让AJ-HPX3100实现高信噪比*1和（高增益通常伴随的）低噪音摄像。增益和数字超级增益可以灵活结合，实现高达+76dB*2增益增加的高灵敏性摄录和0.005lx低亮度，从而满足多种种摄像条件的需要。
*1：由于采用图像累积功能，每秒摄录的帧数减少。这导致了帧顿挫的播放效应。
*2：在超级增益设置在+42dB，数字超级增益（累积模式）设置在+34的情况下。

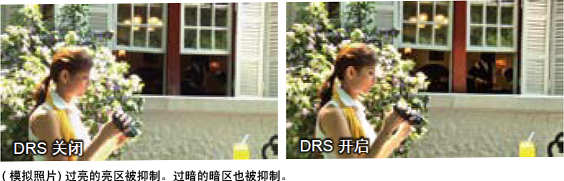

动态伽玛功能（DRS）
DRS识别高亮部位和阴暗部位的平均亮度，然后自动调整光圈，采用拐点控制来抑制阴暗部位中的过暗部分。在明暗混合场景中，DRS自动提供更广泛的动态范围和更小的过亮亮区和过暗暗区。另外增加了用于高亮效果的两种新色彩保存模式（模式1：自然色，模式2：生动色）和一个深度（3步压缩级别）设置功能，以改进调整功能。
最大4倍数字变焦
数字变焦通过电子方式将镜头的放大率增加2倍、3倍或4倍。高清画面即使在变焦时也保持卓越的分辨率，并且与使用镜头延伸器的情况不同，亮度也保持不变。
* 数字处理效果在使用x3或x4变焦时在图像中显而易见。

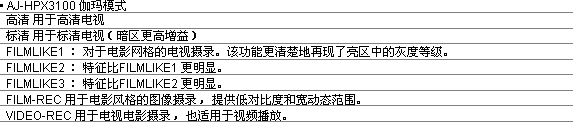

7种伽玛模式（包括VariCam Film-Rec）
AJ-HPX3100中的DSP电路具有7种可选择的伽玛模式。这些模式包括用于摄录电影的Film-Rec和Video-Rec伽玛，这两种模式是结合在VariCam中的相同的模式。
用于电影镜头的反扫描功能
AJ-HPX3100的反扫描功能消除了在采用Angenieux或佳能高清镜头适配器时发生的图像反转。
场景文件和镜头文件
-
场景文件：存储特定的摄像机场景。摄像机中可以存储四个带有设置的文件，一张SD/SDHC存储卡上可以存储八个文件。文件可以在摄像机的存储器和SD/SDHC存储卡之间进行拷贝。
-
镜头文件：存储可互换的镜头的设置。摄像机部分中可以存储八个文件，一张SD/SDHC存储卡上可以存储64（8x8）个文件。
辅助聚焦功能
该功能通过在取景器和液晶显示屏上以图像形式显示输入信号的频率分布从而简化了聚焦工作。

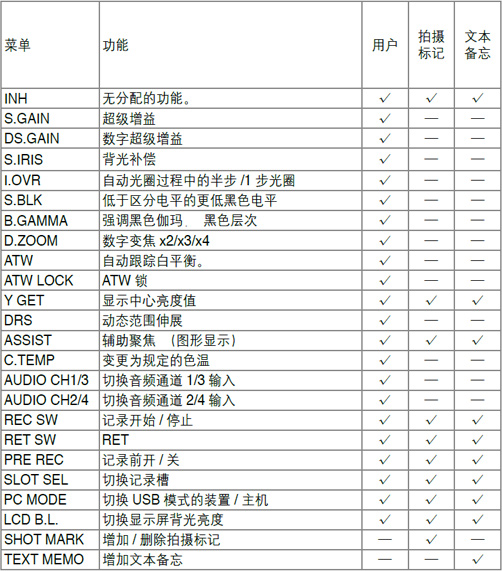

5个用户按钮
用户按钮可以让你一键打开或关闭常用的功能。除了用户主菜单（User Main）、用户1（USER 1和用户2（USER 2）之外，你还可以根据需要将SHOT MARK和TEXT MEMO转变为其他功能。
具有宽调整范围和先进功能的AWB
自动白平衡（AWB）功能提供高达15000K的色温调整范围。两数值存储/一数值预设功能可以实现快速切换。色温可以在设定白平衡之后采用转盘调整。另外还提供跟随对象的ATW（自动跟踪白平衡）功能。
任选彩色和黑白取景器
高清彩色取景器（AJ-CVF100MC，单独销售）采用1.0型150万-点当量（960x540x3[RGB]）传输型LCOS（液晶硅）实现高分辨率、高亮度和高反应性。 它可以降低白平衡调整误差以及摄像中的其他误差的可能性。也可以采用2.0型黑白高清取景器（AJHVF21KMC，单独销售）。
多种拍摄辅助功能
-
半速电子快门：AJ-HPX3100采用高达1/2000秒的六倍快门固定速度外加“半速”(180度)慢速扫描和同步扫描功能。
-
两个滤光器ND和CC每个都有四个位置。CC滤光器的3200K、4300K、5600K和6300K位置有助于表现更深的色彩。
-
模式检查：在取景器和LCD显示器上显示摄像机设置参数列表。
-
斑马纹：以1%的步长在0%和109%之间选择任意两个电平。
-
Y-GET：测量屏幕中心的亮度和显示精确的数字数据。
-
一个三点锁定取景器支架可以精确调整。
-
大音量调节器（4ch）带有推锁功能。
-
音频输入电平调整（前）可以打开/关闭，并且分配给所需的通道。
AVC-Intra Codec 用于高质量记录和录音。P2HD实现卓越的可靠性。
AVC-Intra 编解码技术
AVC-Intra是一种新型编解码器，进一步提升了高清画面的摄录质量。它采用先进的图像压缩技术，符合MPEG-4 AVC/H.264国际标准，能够呈现卓越的图像质量和高效率的压缩性能。 它采用帧内压缩系统，为专业剪辑工作带来重要的优势。P2摄像机降低功耗的另外一个方式就是采用了单一芯片编码解码器大规模集成电路（LSI）。
-
高画质AVC-Intra 100：该模式采用与DCPRO HD相同的比特率，支持1920x1080像素的完全10比特4:2:2记录。它为高端视频记录带来了新的灵活性。
-
低比特率AVC-Intra 50：这种模式产生的视频质量与DVCPRO HD非常相似，但是却能够在通常与标清相等的比特率下（比如DVCPRO50）达到这种视频质量。较低的比特率将P2存储卡的记录时间提高到了DVCPRO HD的两倍，同时降低了存储要求。 它支持1440x1080像素的10比特4:2:0记录。
高质量24比特4通道录音
AVC-Intra模式支持24比特数字录音*（对于DVCPRO HD和DVCPRO以及DV，16位）。AJ-HPX3100在所有录音模式中都提供4通道音频。每一个通道输入都可以从FRONT（麦克风）、REAR（线路）和WL（无线）中选择。4通道都支持音量调整。
* 音频信号可以通过24比特数字音频设备进行播放。具体信息请参见第10页上的“有关24比特音频的说明”。
P2卡： 可靠、可重复使用、摄录时间长
P2卡最高容量可达64GB*1，外形小巧，重量轻。除了半导体存储卡的耐撞击、振动和温度变化的性能外，P2卡还具有优异的可靠性。与磁带和光盘不同，P2卡没有旋转或物理接触部件。其结构能够经受多年的反复记录和初始化。P2卡连接器的设计能够经受专业使用过程中的反复插拔操作。
*1：卡的总容量包括数据关闭空间（比如系统数据），因此，实际可用空间比卡上所显示的容量小。
立即启动和更好的数据保护
当在待机模式下的按下Record按钮后，P2摄像机立即找到P2卡上的空白空间并开始记录。这种快速的反应缩短了更换电池时的停机时间，而且可以在待机期间关闭电源，大大降低了电池的耗电。P2卡甚至可以在断电时互换。当你使用它预览视频时它也会立即开始记录。在正常使用过程中，不会发生意外覆盖记录的情况。除非有意删除文件或者将存储卡格式化，否则记录文件不会被删除。
* 原生模式只记录有效帧。

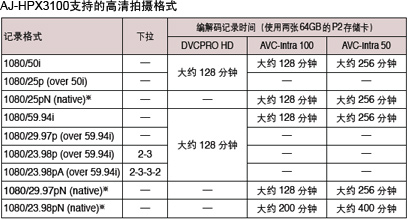

高清多格式能力，包括原生1080p
AVC-Intra 100和50编码解码器可以随意选择高清视频格式进行摄录：1080 23.98p/25p/29.97p以及1080 50i/59.94i。这些全球通用的高清格式可以满足你的多样的摄像需求。
DVCPRO高清编码解码器和标清视频摄像
AJ-HPX3100支持常规的DVCPRO HD编码解码器并为标清摄像提供DVCPRO50/DVCPRO/DV功能。这一功能可以灵活的满足多种使用需求和系统环境要求。
视频片段缩略图功能
P2摄像机对于每一个视频片段都自动产生一个缩略图。可以通过内置的彩色液晶显示屏来查看。还可以立即回放任何视频片段。新的移动按钮和滚动条可以让你轻松的选择视频片段，可以像使用磁带一样暂停、快进和倒退播放视频，可以选择和删除相应的小截图来删除不想要的视频片段。还可以规定连续播放的视频片段数量
* 或者来自现场的用于正式广播的视频片段数量。
* 不同格式摄录的视频片段之间不能连续播放。
采用两个卡槽的高级记录功能
-
卡选择：可以更换记录插槽（顺序切换）。这项操作可以让你浏览、组织、剪辑和传输刚刚摄录的内容。内容也可以在摄像过程中进行组织（通过针对每个场景类别切换存储卡的方式）。
-
热插拔记录：由于采用了两个卡槽，支持热插拔P2存储卡，实现了连续的不中断的记录。
-
循环记录*：连续擦写记录模式，即可在P2卡上的指定区域进行反复循环记录——卡上总是存放着最新的记录素材。
-
预记录：在待机模式下您可以在记录之前存储8秒的视频/音频内容，这与之后的正常记录之间是连续无缝的。这让您能够记录按下记录键之前的一段时间的内容拍摄，避免错过重要事件。
-
间隔记录* ：可以根据设定的间隔和记录时间自动间歇性拍摄。
-
One-shot记录*：这个帧摄像功能用于制作动画。
-
记录查看：可以快速回看刚记录片段的最后部分内容。
文本备忘（书签）和拍摄标记
在记录或预览一个片段时，只在按下文本提示键，便可在任何位置添加高达100个文本提示标签，该标签与书签相似。你可以只使用P2摄像机通过两个文本备忘标签之间的数据创建新的视频片段。文本信息也可以写入每一个备忘中。拍摄标记可以方便的进行OK和NG标记，这种标记可以在摄像过程中或之后添加到每一个视频片段中。文本备忘和拍摄标记有助于在非线性编辑过程中搜索和显示所需的场景。
* 在循环记录、间隔记录或一次记录模式中不能添加文本备忘和拍摄标记。

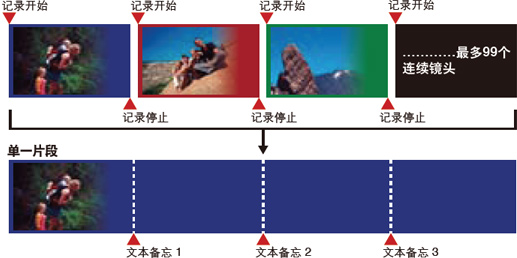

单一片段记录模式
单一片段记录模式适合用于摄录多种事件。正常记录模式对于每一个记录开始/停止操作形成一个视频片段，而单一片段记录模式可以一次性记录最多99个连续镜头，大大简化了后续的非线性编辑工作。摄像开始时文本备忘自动添加，从而可以很容易的在一个视频片段中找到所需的镜头。
支持诸如GPS信息等元数据
如果安装了GPS装置（AJ-GPS910MC，选购件），AJ-HPX3100可以记录位置信息（经度、纬度、高度）作为UMID信息元数据。它还可以通过一张标清存储卡记录预先预先登记的信息作为元数据，比如摄像机操作员姓名、记者姓名和节目名称。这一数据可以用来管理视频片段并且方便查找和分类。
直接上传到PC*1或非线性编辑软件
AJ-HPX3100将每一次记录的A/V数据作为文件记录在P2存储卡上，从而避免了数字化的工作。文件可以在非线性编辑系统中直接使用，或者可以在网络中传输，或者直接存储到硬盘中。P2卡高速传输数据，最高可达1.2Gbps*2，从而使得操作速度更快更容易。 P2卡的使用也非常方便，你可以直接将其插入笔记本电脑的卡插槽中。
请参阅背面的“有关通过PC传输P2文件的说明”。
* 2：1.2Gbps是采用P2卡E系列情况下的最高传输速度。传输速度根据系统的配置不同而不同。
系统功能专门为播放业务而设计。选购件专门为操作的简易性而设计。

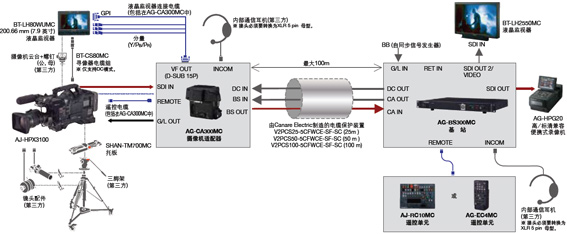

摄像机演播室系统
该系统支持低成本的演播室一体化。两条BNC电缆可以在长达100米的电缆上传输高质量高清数字图像、返送图像、提示信号、话筒信号和同步锁相信号。还可以使用一条特殊电缆为摄像机供电*。如果与AJ-HPX3100一同使用，遥控单元AG-EC4MC可以控制图像调整和记录，该装置与重量轻的小型便携式摄像机适配器AGCA300MC配合使用。

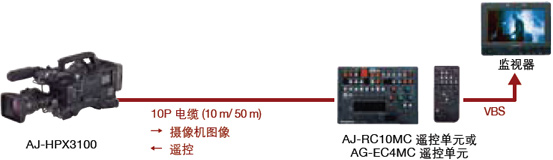

遥控
遥控单元AG-EC4MC或遥控单元AJ-RC10MC*用于演播室使用并且可以直接连接到AJ-HPX3100。用户可以在观看显示屏的同时调整图像和控制摄像机操作。
* 遥控装置只控制AJ-HPX3100支持的功能。不能控制不支持的按键或调节控制盘。
标准高清/标清SDI输入接口
AJ-HPX3100通过SDI输入接口支持视频和音频信号的线性录制。因此，它可以用作一个便携式的记录器。它支持1080/50i、1080/59.94i、576/50i和480/59.94i输入信号。
* 该输入信号的格式必须要与摄像机的摄像格式相同。
用于返送视频信号输入的同步接口
可以在取景器上查看GENLOCK IN接口的返送视频信号（模拟HD-Y信号）输入或SDI IN接口的高清/标清视频信号（HD/SD SDI信号）输入。
* 该输入信号的格式必须要与摄像机的摄像格式相同。

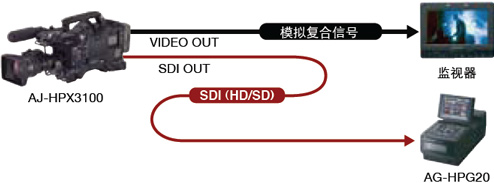

高清/标清SDI输出接口和下变换器
两个视频线输出接口（BNC）作为标准设备提供，可以灵活支持监控和线性记录。 内置下变换器输出用于广播使用的高质量标清视频信号。可以选择外观模式。
-
SDI OUT（高清/标清）：也可以输出带有内嵌音频的信号。备用记录操作可以与配备HD-SDI输入的Panasonic摄像机的记录开始/停止控制器相连接（比如AG-HPG20等）。AJ-HPX3100也可以输出来自高清来源的下变频SD-SDI。
-
MON OUT：可以输出HD/SDI/SD SDI/复合信号。高清信号可以下变频。

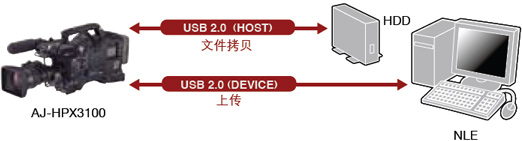

USB 2.0接口
AJ-HPX3100采用主机和设备USB2.0接口作为标准接口。在设备模式中，一个P2卡插槽可以作为一个外部PC装置，从而方便将数据上传到非线性编辑系统或网络服务器。在主机模式中，可以连接一个外部硬盘，从而方便将数据从P2卡拷贝到硬盘或者反之亦然。也可以查看硬盘中的存储视频的缩略图。
时码输入和时码输出接口
AJ-HPX3100配有一个内置SMPTE时间代码发生器/读取器。时码输入和输出接口可以实现时间代码输出。这样可以实现一个外部时间码时钟。
XLR音频输入接口（带有自动切换功能）
后部面板上的2通道XLR音频输入接口与+48V幻象供电兼容。新的自动前/后切换功能在输入连接到后接口时自动选择后输入信号。
支持高分辨率代理视频（选购件）
当配备新开发的视频编码器（AJ-YDX30MC，选购件）后，AJHPX3100可以在P2卡或SD/SDHC存储卡中记录代理数据，支持分辨率和音质高于原产品的文件格式。此外，在脱机编辑期间可以评估视频质量，以提高工作效率。
AJ-YDX30MC 支持的代理数据 |
||
|---|---|---|
图像大小 |
文件格式 |
音频 |
960X540 |
H.264(3.5 Mbps) |
16 bit/48 KHz 2CH(非压缩) |
640X360 |
H.264(1.5 Mbps) |
16 bit/48 KHz 4CH/2CH |
480X270 |
H.264(800Kbps) |
16 bit/48 KHz 2CH |
320X240 |
MPEG-4(1.5 Mbps) |
16 bit/24 KHz 2CH |
* 如果在摄像中采用循环记录功能，则不能记录代理数据。 代理数据是包含时间码、元数据和其他控制信息的低分辨率视频和音频数据。DCF技术在Multi-Format公司的许可下使用。

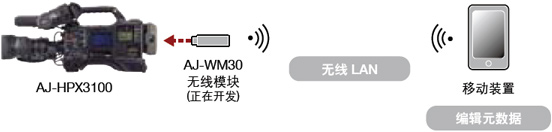

支持无线LAN（选购件）
AJ-HPX3100在无线模块AJ-WM30MC（选购件，开发中）插入内部插槽*后可以无线连接到LAN。这一功能可以使用PC/MAC或移动装置输入和编辑元数据。可以通过标准的Web浏览器来访问记录机。另外还支持其他一些应用。
* 在某些情况下可能需要更新主要装置。需要专用的软件密钥（单独销售）。
其他系统功能和选项
-
UniSlot®无线接收器兼容（2通道）。* UniSlot®是Ikegami Tsusinki株式会社的商标。
-
顶部面板上提供Anton灯接头（在手柄下前方）。
-
配备耳机接口（立体声微型插孔）和扬声器。
-
支持多种电池，包括Anton Bauer或IDX电池*。* 对于IDX电池，需要使用V底座电池板。
与非线性编辑系统兼容
在开发P2产品的过程中，Panasonic公司一直与多家P2战略合作伙伴合作。市场中已经有许多非线性编辑产品支持P2。P2本地剪辑可以让用户保持高质量视频并且实现灵活的剪辑工作流程。*
* 有关兼容的非线性编辑系统的信息，请访问https://www.pavc.panasonic.co.jp/pro-av/并点击“Nonlinear Compatibility Information”。有关剪辑软件的操作要求和其他细节，请访问相关软件制造商的网站。
常规 |
|
|---|---|
电源 |
DC12V（11V~17V） |
功耗 |
34W（仅限主机） |
工作温度 |
0~40℃ |
工作湿度 |
10%~85%（相对湿度） |
保存温度 |
-20℃ ~60℃ |
重量 |
大约3.9 千克（仅限主机） |
尺寸（长x 宽x 高） |
140mmx270.5mmx335.8mm，不包括手柄和任选的盖子 |
摄像机部分 |
|
CCD 元件 |
CCDx3（2/3 型行间转移类型，RGB，2200.000 像素） |
像素 |
总计：2010（H）x1120（V） |
镜头装配 |
2/3 卡口型 |
光学颜色分离 |
棱柱系统 |
CCI 滤光器 |
A ：3200K，B ：4300K，C ：5600K，D ：6300K |
ND 滤光器 |
1 ：CLEAR，2 ：1/4ND，3 ：1/16ND，4 ：1/64ND |
量化 |
14 位 |
水平驱动频率 |
50Hz ：74.25MHz ，59.94Hz ：74.1758MHz |
采样频率 |
50Hz ：74.25MHz ，59.94Hz ：74.1758MHz |
数字信号处理 |
50Hz ：74.25MHz ，59.94Hz ：74.1758MHz |
可编程增益 |
-6dB，-3dB，0dB，3dB，6dB，9dB，12dB，15dB，18dB，21dB，24dB，27dB，30dB，可选择 |
数字超级增益 |
6dB，10dB，12dB，15dB，20dB，24dB，28dB，34dB 可选择 |
超级增益 |
30dB，36dB，42dB 可选择。 |
快门速度 |
1/60(50Hz) 秒，1/100（59.94Hz）秒，1/120 秒，1/250 秒，1/500 秒，1/1000 秒，1/2000 秒，HALF 180.0 度，172.8 度，144.0 度，120.0 度，90.0 度，45.0 度 |
快门速度（同步扫描） |
1/51.4 秒至1/6000 秒（1080/50i，576/50i） |
灵敏度 |
1080/50i ：F12（2000lx，89.9% 反射）， 1080/59.94i: F11 |
最低照度 |
0.005lx（F1.4，超级增益42dB+DS.GAIN34dB） |
视频信噪比 |
DNR 打开：59dB，DNR 关闭：54dB（标准） |
配准 |
低于0.03%（整区，无镜头畸变） |
水平分辨率 |
1000TV 线（中心标准） |
存储卡记录 |
|
记录媒介 |
P2 卡 |
记录格式 |
AVC-Intra 100/AVC-Intra 50/DVCPRO HD/DVCPRO50/DCPRO/DV 格式可切换。 |
记录视频信号 |
1080/50i, 1080/25p over 50i, 1080/25pN, |
记录音频信号 |
AVC-Intra 100/50: 48 kHz, 16 bit/24 bit 可切换, 4ch DVCPRO HD/DVCPRO 50: 48 kHz, 16 bit, 4ch |
记录播放时间* |
|
64GB P2 卡 |
AVC-Intra 100：大约 64 分钟（P2 卡 x 1）；大约 128 分钟（P2 卡 x 2） |
32GB P2 卡 |
AVC-Intra 100：大约 32 分钟（P2 卡 x 1）；大约 64 分钟（P2 卡 x 2） |
16GB P2 卡 |
AVC-Intra 100：大约 16 分钟（P2 卡 x 1）；大约 32 分钟（P2 卡 x 2） |
数字视频 |
|
采样频率 |
AVC-Intra 100/AVC-Intra 50/DVCPRO HD: |
量化 |
AVC-Intra 100/AVC-Intra 50: 10 bit |
视频压缩 |
AVC-Intra100/AVC-Intra50: MPEG-4 AVC/H.264 Intra 文件 |
数字音频 |
|
频率响应 |
20Hz 至20kHz±1.0dB（参考电平） |
动态范围 |
超过85dB（1kHz，AWTD，16 位） |
失真 |
0.1%（1kHz，参考电平，16 位）范围内 |
冗余 |
18/20dB 可选 |
视频输入/输出 |
|
GENLOCK IN |
BNCx1，1.0V[p-p]，75Ω（通过菜单切换VIDEO IN 或返回视频） |
SDI 输出 |
BNCx1 |
MON 输出 |
BNC×1 |
SDI 输入 |
BNC×1 ( 通过菜单切换VIDEO IN/ 返回视频/ |
音频输入/输出 |
|
音频输入 |
CH1/CH2 ：XLR3 针x2 |
话筒输入 |
XLR5 针x1，Phantom +48V |
无线输入 |
25 针D-SUB，-40dBu |
音频输出 |
CH1/CH2 ：XLR5 针x1，平衡， |
耳机输出 |
立体声微型插孔x2（3.5mm 直径） |
扬声器 |
28mm 圆形x1 |
其他输入、输出信号 |
|
时码输入 |
BNCx1，0.5V[p-p]~8V[p-p]，10kΩ |
时码输出 |
BNCx1，低阻抗，2.0V[p-p]±0.5V[p-p] |
直流输入 |
XLR4 针x1，DC12V（DC11V-17V） |
直流输出 |
4 针，DC12V（DC11V-17V），最大1.5A |
镜头 |
12 针 |
直流电源输出 |
2 针，DC12V（DC11V-17V）输出电流：最高4.5A（至50W） |
EVF |
20 针 |
遥控 |
10 针，用于AJ-RC10MC，AG-EC4MC |
GPS |
6 针，用于AJ-GPS910MC |
USB2.0 |
主：4 针A 型， 从：4 针B 型 |
显示屏 |
81.28mm（3.2 英寸）液晶显示屏 |
肩带
前置音量旋钮（带螺钉）
AUDIO 接头盖
安装盖
XLR 接头盖
GPS 接头盖
软件光盘
