BT-LH1760MC 17 寸专业高清监视器

真实的色彩再现,满足广播级要求

新款BT-LH1760具有新的图像处理引擎。通过使用各RGB颜色的三维LUT(颜色查询表) ，以及应用精确的10位图像处理， 可以实现真实的色彩再现，不管是哪种视频格式，也不管亮度的高低。BT-LH2600W和BT-LH1700W使用被称为空间转换的技术，可以产生与CRT一样的基于EBU*的色彩。
*北美的SMPTE-C。

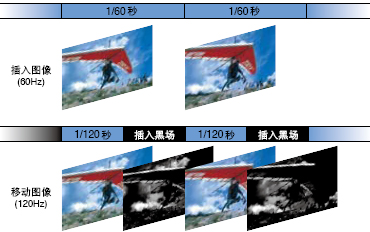

双倍速驱动，减少运动图像的模糊

通过双倍于面板速度的驱动速度（120Hz/100Hz），以及在帧与帧之间插入一个特定电平的黑场。与帧建立方法不同的是，该系统可以将余影的现象最小化，真实地显示输入信号。由于具有高性能、高速图像显示功能，所以该监视器是广播应用的理想之选。



用于动态响应的I/P转换电路

通过综合一个I/P转换电路，将标清和高清交错信号进行高精度的转换，生成一个递进信号，实现5毫秒※的时间延迟（不包括面板的延迟时间），同时不会引起场长度的延迟。这样，便将输入信号和监视器输出之间的延迟最小化，让用户流畅地确定镜头。
※：不同的信号格式，时间会稍有不同。

高速响应

在视频接收时，最大的问题是中间灰度上的响应时间。新款BTLH1760使用双倍速驱动，在整个图像期间实现了优异的响应，图像显示生动，无模糊现象。BT-LH2600和BT-LH1700W配有超速驱动电路，提高中间灰度上的响应时间。

对角线补偿

在运动图像中，一个常见的问题是对角线上的锯齿噪音。这些液晶监视器通过检测在对角线方向上的相关性，成功解决了这一问题，实现了运动图像的流畅、精确再现。

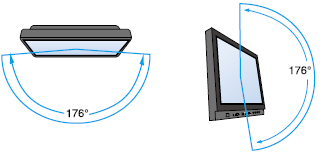

176度的宽视角/170度的宽视角

通过使用高亮度、高对比度的液晶面板，BT-LH2600W/LH1760/LH1700W实现了176°的水平和垂直视角。另外，BT-LH900A也具有170°的宽水平和垂直视角。通过减少由于视角不同而导致的色彩变化，可以保证观看的舒适度。

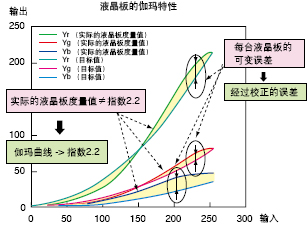

各监视器的伽玛补偿

为了让液晶监视器适用于专业的广播应用，对于各监视器，按256级离散RGB进行了补偿，实现了标准的伽玛属性（g=2.2），其灰度达到了适合广播应用的要求。色温为9300K/6500K/5600K；对于不同的设置，可选的范围为3000K到9300K。



高清/标清多格式

由于兼容大部分高清和标清格式，所以对于应用范围广、需在世界各地应用的情况，Panasonic的液晶监视器确实是理想之选。

多种标志

能够以16:9和4:3画幅比显示多种标志。

• 画幅比(16:9):4:3、13:9、14:9、CNSCO或VISTA，背景亮度控制为黑(0%)、半亮(50%)、正常(100%)。

• 安全区域标志( 1 6 : 9 / 4 : 3 ) ：95%、93%、90%、88%、或80%。在16：9模式下，BTLH2600W/LH1760/LH80W可以根据画幅标志视角，显示有层理的安全区域标志。

• 中心标志(16:9/4:3):开 / 关。中心标志可以与其他标志一起显示，如下图所示：

像素到像素显示

该功能可以在不调整大小的情况下， 显示并确定高清-SDI的视频像素输入。在B T -LH2600W/LH1760中，该功能可以方便地对图像进行确认。在使用1080i时，可以选择的显示区域有五个：中间，右上、右下、左上或左下。在BT-LH80W中，该功能可以帮助进行聚焦。在使用1080/60i输入信号时，你可以使用屏宽相当于19英寸屏幕，对聚焦进行检查。

多摄像机分屏联调

可以轻松实现对一帧视频的定格，并作为静止图像显示在屏幕的左侧。该功能可用来对应活动摄像机与一帧之前拍摄的或来自其他摄像机的视频。有两种显示模式:完全显示，在屏幕上显示整个图像；部分显示模式,只显示和对比图像的中心。

交叉影线重叠

可以显示一个简单的交叉影线重叠(80/50*点固定间距)，以检查摄像机有无倾斜。你也可以将交叉影线重叠功能指定为任意三个功能键中的一个。
*BT-LH1760为80点，BT-LH80W为50点。

音频电平表重叠

BT-LH2600W/LH1760配有一个音频内置功能。另外,对于SDI输入音频电平,还可以显示在屏幕上,显示的方式是白色的细条状电平表。显示可分为2通道/4通道/8通道/关。

波形监视功能

各路输入信号均以波形显示，以便于监视。对于BT-LH2600W/LH1760/LH1700W，图形窗口可以显示在屏幕的任一角落中，而BT-LH900A/LH80W图形窗口只能显示在屏幕的右下角。

时间码显示功能

在输入高清-SDI时，该功能可以显示VITC、LTC或UB时间码，具体显示的内容取决于选择的时间码。

隐藏字幕功能

在输入NTSC视频信号时，该功能可以显示隐藏字幕（32字X15线）。显示模式可选择为CC1、CC2、CC3、或CC4。

水平垂直延迟显示和单色模式

水平垂直延迟功能可以显示视频消隐期间,单色模式可以切换为黑白显示模式，这两项功能都可以指定到功能键上,以快速操作。

电影伽玛补偿

配备电影-伽玛（F-REC）补偿功能，以兼作Varicam AJ-HDC27H摄像机的监视器。该功能支持电影、类似影片的高清电视节目、以及电视广告的制作。

用于高清拍摄的红点功能

该功能通过容易辨别的红色显示税利聚焦区域，以对其进行突出显示，便于高清摄像机的对焦。

紧凑、人类工程学设计

接口部分和操作部分被紧凑地整合到监视器上。由于液晶面板纤薄、小巧，所以这样的整合设计可以增加设置的灵活性和操作的简便性。

功能键

前面板上的各功能键都可以指定给各显示与切换功能※，以实现一键显示开/关或模式变换。这些功能键可以提高操作速度，按各个客户的要求，对功能进行定制。

可以指定功能键的功能（BT-LH1760*为例）

水平/垂直延迟/自动设置/纯蓝屏/伽玛选择/标清面幅/扫描/子窗口/波形监视/矢量/标志/像素到像素/像素位置/电平表/交叉影线/单色/时间码/隐藏字幕/UNDEF
※不同的型号，可指定的功能也不同。

立体声扬声器

屏幕左右两侧内置的扬声器，便于你在不与外部扬声器连接的情况下，确认立体声音效。

强度高，适合移动式应用

Panasonic BT系列液晶监视器配备铝合金压铸框架。现场应用表明，一流的质量实现了一流的强度。
※ 对于BT-LH2600W/ LH1760/LH1700W，仅面框部分为铝合金。

耳机插孔

BT-LH1760配有一个耳机插孔。

低功耗电流，无扇驱动

用于转播车或演播室的低电流消耗液晶监视器支持应用的灵活性，实现更高的成本效益。使用交流电时，新款BT-LH1760的功耗电流只有我们之前型号的50%。可实现无扇驱动。由于工作时噪音很小，该型号监视器是编辑工作室或录音棚的理想之选。

节电模式

如果在连续的60秒时间内未收到任何信号，那么节电模式便开始工作，以将功耗最小化。

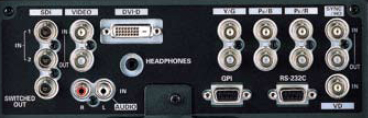

DVI-D接口（支持HDCP）

BT-LH1760配有一个DVI-D输入接口，可以与输出DVI-D的数字设备相连接。它同时也支持HDCP，所以配有HDMI接口的设备，如BC/DVD播放机，都可以使用一条市售的转换电缆实现连接。
※不支持DVI-A（模拟）以及DVI-DL（双连接）。

机架安装

这四种型号可以安装在19英寸机架上。在使用可选的机架安装硬件时，BT-LH80W和BT-LH900A还可以允许进行并排安装。通过使用可选配件BT-MA1710G，BT-LH1760和BT-LH1700W也可实现机架安装。

外部远程兼容性

由于配备了标准的RS-232C(9针)和GPI(9针)远程输入接口，所以该监视器可由外部设备进行操作。

墙壁安装

可选的墙壁安装配件（BT-WMA17MC或BT-WMA26MC，分别出售）可以将这些又薄又轻的液晶监视器安装到墙上。

指示灯

前面板上配有红色和绿色指示灯。BT-LH80W同时还配有后面板指示灯，以便于在作为取景器使用时，提高使用的方便性。

保护面板

可选的保护面板（BT-PRR17MC）可以保护LCD面板，防止在户外使用时，受到沙尘等环境条件的影响。

多种标志

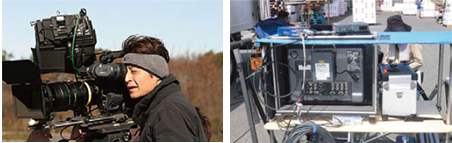

现场使用/电影制作

Panasonic液晶监视器配有电子现场制作所需的所有功能，如直流/电池电源，波形监视显示等。这些液晶监视器可以为现场的高清录制提供可靠的支持。
※左图：Progressive Pictures Co., Ltd.
※右图：Cinematographer Nagata, J.S.C.

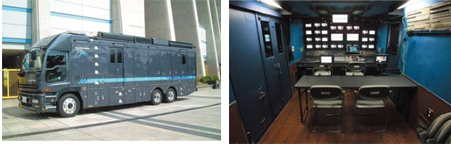

转播车

由于使用了8英寸和9英寸的液晶屏，所以转播车内也可以配备和子工作室中同样数量的监视单元。Panasonic 液晶监视器同时也可以减少功率消耗。
※Take One Co., Ltd.

演播室

由于响应快，延时短，视角宽，所以Panasonic液晶监视器可以保证可靠的图像检查。即使是高速运动的体育节目图像以及电脑图像叠加，它们仍能够将余影与锯齿现象减至最小。节省空间的整合式设计使得维护也非常方便。
※Yomiuri Telecasting Corporation

编辑室

整合式设计，控制按钮位于前面板的下方，这样的设计非常好。Panasonic液晶监视器操作容易、安装位置小。因为它们的色彩再现能力可以达到CRT的水平，所以能够实现可靠的信号控制。
※Hokuriku Asahi Broadcasting Co., Ltd.

控制面板
