AW-HS50MC 小型化现场切换台

所属产品系列：视音频切换台产品系列

5路输入和3路输出，多画面显示是标准配置功能，音频电平表显示功能，母线切换特技功能，所有输入同步，更多强大的功能。多画面显示支持在同一时间同一监视器上显示最多10个图像窗口，包括PGM，PVW，输入信号以及更多。

5路输入和3路输出
多画面显示是标准配置功能
音频电平表显示功能
母线切换特技功能
所有输入同步
更多强大的功能

视频输入:标准: 4 SDI 输入 (SDI-IN 1 至 4)
标准: 1 DVI-D 输入 (DVI-IN)
XGA (1024 x 768), WXGA (1280 x 768),SXGA (1280 x 1024), WSXGA+ (1680 x 1050),UXGA (1600 x 1200), WUXGA (1920 x 1200)
垂直频率: 60 Hz
1080/50p, 1080/59.94p
视频输出:标准: 2 SDI 输出
(SDI-OUT 1/2, SDI-OUT 1有两个输出接口)标准: 1DVI-D 输出 (DVI-OUT)XGA (1024 x 768), WXGA (1280 x 768),SXGA (1280 x 1024), WSXGA+ (1680 x 1050),UXGA (1600 x 1200), WUXGA (1920 x 1200)
垂直频率: 60 Hz
1080/50p, 1080/59.94p

5路输入和3路输出

标准配置包括5路输入 (4路HD/SD-SDI, 1路DVI-D)和3路输出(2路HD/SD-SDI, 1路DVI-D)。

多画面显示是标准配置功能

多画面显示支持在同一时间同一监视器上显示最多10个图像窗口，包括PGM，PVW，输入信号以及更多！

音频电平表显示功能

可显示SDI嵌入音频电平(group 1/1ch，2ch)。

母线切换特技功能

AUX母线和PinP母线可使用CUT和MIX特技效果。

所有输入同步

所有输入信号都配有帧同步。这样即使非同步信号切换也不会有抖动。(SDI-IN1 至 4 10 bit, DVI-IN 8 bit)

更多强大的功能

2路上变换器。 (SDI-IN 3,IN 4)
SDI输入的色彩校正(SDI-IN1 至 4) 功能方便与视频源匹配。
点对点功能保证了SD图像(SDI-IN 1 至 4)插入HD格式图像时不会产生图像失真。
13种划像模式, 画中画, 色度/线性键, AUX母线。

技术参数
视频格式	HD (1080/59.94i, 1080/50i, 1080/23.98PsF, 1080/24PsF, 720/59.94p, 720/50p) SD (480/59.94i, 576/50i)
视频处理	Y:Cb:Cr, 4:2:2 10 bit (8 bit for FMEM) RGB, 4:4:4 8 bit
M/E	1 M/E
视频输入	标准: 4 SDI 输入 (SDI-IN 1 至 4) 标准: 1 DVI-D 输出 (DVI-IN) XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024), WSXGA+ (1680 x 1050), UXGA (1600 x 1200), WUXGA (1920 x 1200) 垂直频率: 60 Hz 1080/50p, 1080/59.94p
视频输出	标准: 2 SDI 输出 (SDI-OUT 1/2, SDI-OUT 有两个输出接口) 标准: 1 DVI-D 输出 (DVI-OUT) XGA (1024 x 768), WXGA (1280 x 768), SXGA (1280 x 1024), WSXGA+ (1680 x 1050), UXGA (1600 x 1200), WUXGA (1920 x 1200) 频率: 60 Hz 1080/50p, 1080/59.94p
记忆模式	2通道即使电源关闭图像数据依然存储在记忆模式里。记忆模式的视频处理是 8-bit。 OSD, 边框, Lable, Tally指示, 摄像机设置信息和多画面显示的音频电平表不存储在记忆模式里。
记忆功能	划像预设, PinP预设效果叠化功能
接口
LAN	10BASE-T/100BASE-TX (用于 IP 控制) RJ45 x 1
TALLY/GPI	GPI INPUT x 5 通道 GPI OUTPUT x 7 通道 D-sub 15 pin (母) x 1
电源	DC12 V ±10 %, 2.5 A
操作温度	0 °C 至 +40 °C
操作湿度	10 % 至 90 % (无结露)
尺寸 (W x H x D)	210 mm x 65 mm x 177 mm (不包括突起部分)
重量	大约1.4 kg (不包括选购件)
标准配件	交流适配器, 电源线
BKGD
Wipe/DVE pattern	Wipe x 13
转换方式	Cut, Mix, Wipe (包括 DVE)
FTB
可选内容	Black, White, CBGD, FMEM1, FMEM2
键
数量	1
类型	线性键, 亮度键, 色键
转换方式	Mix
PinP
数量	1
转换方式	Mix
母线切换	Yes (Mix)
辅助母线
数量	1
可选内容	SDI-IN1 至 4, DVI-IN, CBGD, BLACK, FMEM1, FMEM2, PGM, PVW, KEY OUT, CLN, MV
母线转换	Yes (Mix)
输入功能
帧同步	SDI-IN1 至 4, DVI-IN (DVI-IN 始终打开)
抓帧	SDI-IN1 至 4, DVI-IN
点对点	SDI-IN1 至 4
视频处理	SDI-IN1 至 4
上变换	SDI-IN3, IN4
输出功能

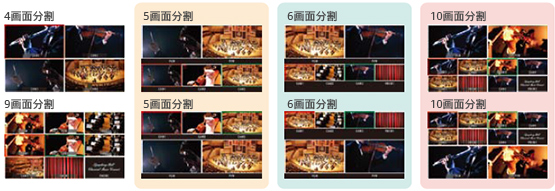

多画面显示	单屏幕显示 Lable, Tally指示, 分屏 (屏幕分为4, 5a /5b, 6a /6b, 9 和10 a /10b 分屏) MV 格式, Lable, Tally指示, 摄像机设置信息和音频电平表不显示在SDI-OUT 1。
OSD	单屏幕显示 SDI-OUT2,DVI-OUT (不显示在 SDI-OUT1) 当 OSD 和画面分割信号重合时，不显示多画面分割的边框。
音频电平表	SDI 嵌入音频1 ch, 2 ch

请使用标配的AC适配器和电源线。规格和功能如有变动恕不另行通知。
