所属产品系列:高清摄像机产品系列
可切换3D 摄像机影像,用于低成本高清摄制。可以用来通过与多台3D 摄像机和3D 投影系统相结合配置成一套3D 现场切换系统。支持两种类型的3D 视频输出: 双路同时和并排(side by side)。2路模拟复合信号输入、4路SDI输入,2路HDMI输入,1路DVI-D输入。内置多画面分割,便于观察输入输出信号。
对应1080i,新时代高清多格式摄像机
-
2/3英寸220万像素FIT-3CCD,为高清拍摄而研发的高质量图像技术;
-
配有12 bit A/D & 新研制的DSP,从暗部到亮部都能得到鲜明的画质;
-
配置有2条RS-422数据中继线,简化了系统布线;
-
当用于RET信号时配置有帧同步器;
-
配有自我诊断功能,使用SD存储卡保存相关数据,极大地方便了维护和运行;
-
内置光学ND/CC滤色片
产品介绍
广播电视的高清数字化正在迅速发展。Panasonic的多格式数字摄像系统能够同时满足HD/SD的需求,其高画质、高性能及使用方便的程度令人赞不绝口,在演播室和室外都能大显身手。
为高清拍摄而研发的高质量图像技术
松下公司研发的这款先进CCD显著提高了图像质量,标准灵敏度达到了10.0(2000 lux),拖尾电平小于-135dB(AK-HC931为-130dB)。

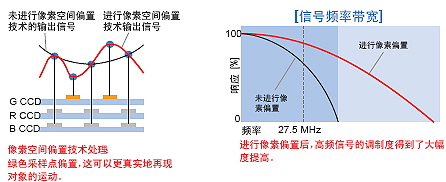

松下公司的单通道传输系统和像素空间偏置处理技术改进了信号的调制深度,从而减少了干扰。
配有12 bit A/D & 新研制的DSP,从暗部到亮部都能得到鲜明的画质
水平/垂直/斜方向/暗部/亮部都能进行最佳的DTL信号处理,减小了噪波,实现了高画质。
配合矩阵电路还配置了12 轴色补偿电路,实现彩色校正功能,从而能够将色饱和度和色调调整到最佳状态。
为了防止明亮部分的色彩丢失,还配置了色调保护电路。使暗部和亮部都能再现鲜明的画质。
|
演播室摄像机 |
便携摄像机 |
便携摄像机 |
---|---|---|---|
|
AK-HC980 |
AK-HC930 |
AK-HC980A |
CCD |
220万像素FIT-3CCD |
220万像素FIT-3CCD |
220万像素FIT-3CCD |
1080i |
|
|
|
576i |
|
|
|
配置有2条RS-422数据中继线,简化了系统布线
标准配置有2通道RS-422线路,由于使用了摄像机光缆来传输数据,所以在使用虚拟演播室系统/遥控云台系统时不需另配数据电缆。
当用于RET信号时配置有帧同步器
对非同步视频的RET信号不需要在外部配置帧同步器。由于能够得到鲜明的图像,所以能够顺利地进行图像监视。
配有自我诊断功能,使用SD存储卡保存相关数据,极大地方便了维护和运行
-
可使用SD 存储卡保存出厂时的CCD 状态和其他工厂数据和客户自己的摄像调整数据,其调用和设置简便容易。
-
能够自动地实施CCU(摄像控制单元)的摄像电缆连接/短路确认和摄像机的识别等。
-
将故障信息记录到CCU中,从而大幅度地提高了维护服务的效率。此外还可通过专用接口单元连接到局域网上,能够使用个人计算机等确认运行状态。
充分考虑到环保的低耗电&使用方便的轻量化/低重心设计
AK-HC930系列实现了低耗电,包括CCU在内只有约145VA。当在转播车上等使用时,有助于降低总耗电量。在提高经济性和注重环保方面下了很大的功夫。
AK-HC930/931A 的摄像头部分实现了低耗电和直接散热方式,有效地抑制了机身的发热。此外还实现了静音设计, 正常工作时可以不开启风扇。
AK-HC930/931A 的摄像头部分的重量约为4.8公斤(不包括取景器),与过去的机型相比,实现了轻量化。由于采取了低重心的低分布结构,所以拍摄时感觉十分稳定。
内置光学ND/CC滤色片
内置有能够与外围照度相对应的马达驱动的光学ND/CC滤色片。
CCD部件 |
2/3英寸220万像素FIT-3CCD |
---|---|
方式 |
RGB 3CCD方式 |
总像素数 |
2010(H)×1121(V) |
有效像素数 |
1920(H)×1080(V) |
分光系统 |
FI .4棱镜方式 |
内装滤色片 |
|
CC |
Cross、 3200K、4300K、6300K、Diffusion |
ND |
CAP、100%、25%、6.3%、1.6% |
镜头安装 |
卡式 |
灵敏度 |
F10.0(2000 lux、3200K、89.8%反射) |
图像S/N |
大于56 dB |
拖影 |
小于-135 dB |
水平调制度 |
45%以上(27.5MHz,HD),90%以上(27.5MHz,SD) |
同步方式 |
内部和外部同步(三电平/BB) |
输入 |
|
GENLOCK/接口 |
- |
Mic |
-20dB/-30dB/-40dB/-50dB/-60 dBm(XLR 3针×2) |
输出 |
|
HD-SDI |
BNC×1 |
监视器 |
HD信号=1 Vp-p、75Ω、BNC×1 |
提词器 |
VBS信号=1 Vp-p、75Ω 、BNC×1 |
Income |
0dBm、600Ω XLR 5针×2 |
镜头接口 |
镜头可变光圈接插件、镜头变焦聚焦接插件 |
保存温度 |
0℃~+45℃ |
工作温度 |
-20℃~+60℃ |
工作湿度 |
85%以下 |
功耗 |
约57W(CCU供电时) |
尺寸(宽×高×长) |
370 mm×418 mm×600 mm |
重量 |
约21.5k(VF除外) |
