所属产品系列：DVCPRO 25 系列
松下电器适应未来的高级需求推出新型DVCPRO演播室数字录像机，用于专业的视频图像制作。AJ-D455MC配备了AES/EBU数字音频输入/输出和选件板用于SDI串行数字输入和输出及IEEE1394数字接口。紧凑的体积，适应了更宽范围的数字视频系统，并且提供DVCPRO和DV格式的记录和播放。
松下电器适应未来的高级需求推出新型DVCPRO演播室数字录像机，用于专业的视频图像制作。AJ-D455MC配备了AES/EBU数字音频输入/输出和选件板用于SDI串行数字输入和输出及IEEE1394数字接口。紧凑的体积，适应了更宽范围的数字视频系统，并且提供DVCPRO和DV格式的记录和播放。用于全系列的数字视频编辑新应用，如网络播出等，通用的AJ-D455MC表现出优异的性能价格比，用于宽范围的专业需要。
用于专业视频图像制作的DVCPRO演播室数字录像机
-
综述
-
优异、高可靠性的DVCPRO格式
-
184分钟的记录和重放
-
全数字接口
-
在系统中实现高精度编辑
-
高速度达60倍的全彩色搜索
-
卓越的图象和声音质量
-
DV格式的记录和重放
-
数字输入/输出信号调整
-
数字慢动作
-
显著的系统通用性
总述 |
|
|---|---|
电源 |
AC220V到240V±10%，50到60Hz |
电源功耗 |
95W |
工作温度 |
5℃到40℃ |
工作湿度 |
10%到90% |
重量 |
14.3公斤 |
体积(宽x高x深) |
424x175 2x415mm |
记录格式 |
DVCPRO/DV |
记录视频信号 |
625i |
记录音频信号 |
48KHz 16bits 2CH(DVCPRO) |
记录磁迹 |
数字视频，数字音频．螺旋磁迹 |
磁带速度 |
33.854毫米/秒 |
记录/重放时间 |
最大184分钟(DVCPRO/AJ-5P92LPMC) |
磁带 |
DVCPRO：金属微粒 |
快进/快退时间 |
小于3分钟(使用AJ-P126LPMC磁带) |
编辑精度 |
±0帧(使用时间码) |
磁带定时精度 |
±1帧(使用CTL信号) |
搜索速度 |
±60倍速(彩色) |
数字慢动作 |
0.43到+0.43 |
伺服锁定时间 |
小于0.5秒 (待机ON) |
视频 |
|
采样频率 |
Y：13 5MHz，PB/PR：3.375MHz |
量化 |
8比特 |
视频压缩方法 |
DV压缩(SMPTE314M) |
压缩比 |
1/5 |
误码校正 |
Reed-solomon编码 |
视频记录比特率 |
25Mbps |
带宽(模拟输出) |
Y：25Hz到5.5MHz(+I到-1.5dB) |
信噪比(模拟输出) |
55dB |
K因数(模拟输出) |
低于2% |
处理器调整范围 |
|
视频增益 |
±3dB |
色度增益 |
±3dB |
色度相位 |
±30° |
黑电平 |
±100mV |
同步相位 |
±15微秒 |
SC相位 |
±180° |
音频 |
|
采样频率 |
48kHz |
量化 |
16bits |
频率响应 |
20Hz到20kHz±1.OdB(参考电平) |
动态范围 |
超过85dB (1kHz,加重关) |
失真 |
小于0.1%(1kHz，加重关，参考电平) |
串音 |
小于-80dB (1kHz，两声道之间) |
富余度 |
18dB |
加重 |
Tl=50μs，T2=15μs(ON/OFF自动) |
视频输入 |
|
模拟分量输出 |
BNC×3(Y,PB,PR) |
模拟复合 |
BNC×2，环通，75Ω ON/Off |
模拟Y/C |
S-VIDEO(4P)Xl |
基准 |
BNCx2，环通，75ΩON/OFF |
SDI |
BNCx2(选件，Active-through, |
视频输出 |
|
模拟复台 |
BNC×3(Y，PB，PR) |
模拟分量 |
BNC×3 Video1/Video2/Video3 |
模拟Y/C |
S-VIDEO(4P)×l |
SDI |
BNC×3(选件),ITU-R BT.656-3 |
音频输入 |
|
模拟 |
XLR×2 |
数字 |
BNC×l，AES/EBU |
SDI |
BNC，75Ω(选件)，ITU-R BT656-3 |
音频输出 |
|
模拟 |
XLR×2，低阻 |
数字 |
BNC×l，AES/EBU |
SDI |
BNC，75Ω(选件)，ITU-R BT656-3 |
监听 |
RCA×l，600Ω，-8dBv |
耳机 |
M6，8Ω |
其他 |
|
时间码输入 |
BNC×l，0.5到8Vp-p，10kΩ |
时间码输出 |
BNC×l，2.0±0 5Vp-p，低阻 |
RS-422A输入 |
D-sub 9芯RS-422A |
RS-232C |
D-sub 25芯RS-232C |
编码遥控输入 |
D-sub 15芯 |
EEEl394 |
6芯×l，IEEEl394－1995(选件) |

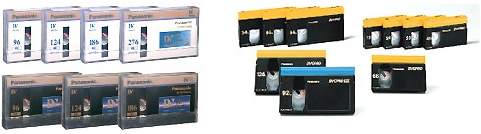

DV磁带（母版系列）
型号 |
R/P时间 |
|---|---|
AY-DV96MQMC |
96分钟 |
AY-DV124MQMC |
124分钟 |
AY-DY186MQMC |
186分钟 |
AY-DV276MQMC |
276分钟 |
清洗磁带 |
AY-DVCLBMC |
DVCPRO L-尺寸磁带
型号 |
R/P时间 |
长度 |
|---|---|---|
AJ-5P92LPMC |
184分钟 |
377M |
AJ-P126LPMC |
126分钟 |
259M |
AJ-P94LPMC |
94分钟 |
194M |
AJ-P66LPMC |
66分钟 |
137M |
AJ-P34LPMC |
34分钟 |
72M |
清洗磁带 AJ-CL12LPMC |
||
DV磁带（专业系列）
型号 |
R/P时间 |
|---|---|
AY-DV96MQMC |
96分钟 |
AY-DV124MQMC |
124分钟 |
AY-DY186MQMC |
186分钟 |
DVCPRO M-尺寸磁带
型号 |
R/P时间 |
长度 |
|---|---|---|
AJ-P66MPMC |
66分钟 |
137M |
AJ-P46MPMC |
46分钟 |
96M |
AJ-P33MPMC |
33分钟 |
70M |
AJ-P24MPMC |
24分钟 |
51M |
AJ-P12MPMC |
12分钟 |
27M |
清洗磁带 AJ-cl12mpMC |
||
|
|
|---|---|
AJ-YAD455PMC IEEE 1394接口板 |
AJ-YA455PMC串行数字分量接口板 |
