DPS  Velocity Q－视频处理的新起点 剪编、合成、特技                     优化10bit，非压缩图象质量 12bit特技处理 4层活动视频，6层活动字幕，全实时 在DPS Velocity 基础上新一代创作工具 4通道3D DVE，全实时 支持网络存储SAN 编辑
二、完整，完美的系统         DPS Velocity Q是目前唯一能够确保为您提供拥有四层视频，六层图形，和有Q3DX4 DVE模块提供四条实时三维DVE通道的系统。         DPS Velocity Q先进的多流非线形编辑系统为数字视频和数字内容生成的专业人士提供了根本的无条件实时解决方案。无论是为视频，实时广播，CD-ROM，DVD还是网页生成内容和数据，DPS Velocity Q都提供了专业认识所必需的各种特征和功能。 DPS Velocity Q将最新的实时处理的硬件技术和功能强大的非编软件相结合，在保证实时处理和同时又确保高效性，超稳定性和易用性的无与伦比的集成解决方案。
DPS Velocity Q将这种实时处理能力融入为直观的，有弹性的，客户定制的接口，使得即使是最复杂的编辑任务也很容易解决。这种拥有各种功能的特征集包括许多强大的功能，比如3点编辑和4点编辑，重新量化批处理，有压缩视频和无压缩视频的混合处理，能够进行颜色矫正和速度可变调整（快慢动作）的实时滤波器。利用用户可自定义的热键，可选择的A/X/B的单时间轨处理模式以及可选择的外部逐桢导像（jog）/快速导像（shuttle）控制器以及其他的功能模快，用户能够自由选择希望使用的控制方法和编辑方式。
三、卓越的硬件技术，DPS Velocity Q 为确保非编的无与伦比的实时处理性能，我们需要一个坚实的硬件基础。有硬件设计专家构建的DPS Velocity 和DPS Velocity Q系统曾经获得2000年度Emmy奖的最卓越电视技术成就奖。
2004年获得的奖项。
DPS Velocity Q的强大功能缘于DPS Velocity Q 硬件平台，该平台拥有如下特征：四层视频流实时回放（能组合回放任何的压缩和无压缩视频），四层动态图形流和3DX4 quad-DVE子卡提供的四条同步实时的三维DVE效果通道。DPS Velocity Q硬件系统以惊人的压缩能力把将一系列的实时处理功能集成在单独的一块只需要一个IRQ断口PCI卡上，这些功能包括弹性专业化的视频输入/输出，视频混合和关键帧编辑，实时三维效果处理，多通道混音，视频Aplha通道支持以及一个集成的ULTRA160 SCSI-3硬盘控制器。
四、 DPS Velocity Q可达到实时四层3D DVE        包含数百种2，3预定义和用户自定义特效以及可精确控制的完全关键帧可控制的能力。包括可变速度（快慢动作），倒放，色度矫正，快速打包以及实时健在内的各种实时效果能够同时联合起来生成各种特效和滚动和爬行字幕，并且为创新思路提供了最大的弹性空间。利用三维的DVE模块，一些三维效果比如旋转，透视和变形能够被应用到图形系统和视频流，并能用消隐以及其他实时效果的技术同时回放。DPS Velocity Q甚至使系统拥有四种同时的实时三维效果！
五、DPS Velocity Q强大的视频存储能力         DPS Velocity Q为客户系统了一种视频存储结构的选择方案。DPS Velocity Q包含专用的集成Ultra160 SCSI-3硬盘控制器，至多能够同时支持15个硬盘，为客户节省了购买额外的单独海量数据存储控制器的费用。对于需要不同类型控制器以及网络存储的用户，DPS Velocity Q的PCI总线提供了弹性借口及接驳分离的系统存储控制器SAN，这样使DPS Velocity Q可应用到数据存储网，并使其成为各种合作编译环境的理想选择。

DPS Velocity Q的实时NLE软件系统

    —    DPS Velocity Q硬件系统-单插槽，单IRQ PCI卡

    —    4视频流以及6图形层及4通道三维DVE的实时同时回放

    —    板内集成的专用Ultra160 SCSI接口支持SAN网络存储

    —    压缩和无压缩流文件录制和回放

    —    同一工程中进行压缩和无压缩流剪辑和混合编辑

    —    弹性的模拟视频输入/输出：SDI，DV1394复合、分量、Y/C

    —    平衡和非平衡的立体模拟数字音频输入/输出

    —    通过主机内置的IEEE-1394控制接口或者OHCI可兼容的IEEE-1394接口卡为DV输入/输出提供直接支持

    —    可接驳可选择的SDI以及数字音频输入/输出卡

    —    完全帧分辨率为720*486（NTSC）或者720*576（PAL）

    —    专用的视频输出预览通道

    —    根据视频输入可调整的同步锁相定时功能

    —    实时8通道硬件混音

    —    实时参数化音频均衡

    —    实时二维三维DVE，包括画中画，透视，变形和旋转

    —    4通道三维DVE允许同时的四种三维实时效果

    —    实时字幕滚动和爬行

    —    实时快慢动作和倒转回放

    —    500多种用户自定义，关键帧可控制的实时二维特技以及（12bit彩色柔和边界的超平滑反走样消隐）

    —    500多种用户自定义，关键帧可控制的实时三维特技，拥有高质量的子像素移动完全的关键帧可控制的proc amp控制以及颜色矫正键

    —    实时关键帧可控制的色度键、全亮键

    —    集成波形显示/矢量显示

    —    批抓取（Batch capture）和重新批抓取以及可打印到磁带，支持RS-422以及DV控制多标记易查找的图像库以及数据库风格的细节模式

    —    可选择的A/X/B或者单轨编辑模式（在工作的时候能够锁定）

    —    多镜头编辑（#镜头）

    —    用户自定义热键

    —    高级的三点/四点编辑截取窗口

    —    为有alpha通道的32bit视频文件提供实时支持

    —    实时掩模和打包处理功能

    —    EDL导入和导出

    —    Render Bank技术能够记忆原来绘制的已切割图像

    —    DPS Velocity Q虚拟磁盘文件系统为第三方图形/动画应用程序提供了无缝联接

    —    直接从时间序列导出生成RealNetworks,RealVideo,Microcoft Windows

    —    Media format,avi,quicktime,MPGE-1和DVD兼容的MPGE-2文件。

    —    将现场视频流，音频流和实现录制的脚本，标题和特效融合进行网络现场直播为可选择的

    —    松下WJ-MX20交换器提供远程集成控制技术支持以进行多镜头网络现场直播

         本系统采用DPS VelocityQ 8.2中文版软件，是DPS 公司专门为DPS  Quattrus板卡开发的软件。由于是同一厂商产品故系统稳定性得到了有效保证。
目前,计算机技术、影视技术、动画技术、网络技术正在以前所未有的速度飞速发展。这些高速发展的新技术带动人类步入了计算技术发展的新时代 --网络时代。数据、语音、视讯、多媒体等信息量急剧膨胀。视讯数据的可视性、真实性、模拟性，以及信息传输的高速、安全可靠及任意点之间的计算机网络通讯对信息传输介质及结构提出更高的要求。如何适应当前及将来视讯、动画技术的飞速发是我们在设计建设非编网络之初就要认真考虑的课题。因此,作为高新技术的非线性编辑技术，其制作系统一定要有先进性(超前性),力求高标准,并且有很强的适应性、扩展性、可靠性和长远效益,以满足未来的需要。

 DPS 先进系统向用户提供了一套完整的、高质量的节目制作、后期合成、影视动画制作系统。曾荣获2002年艾美奖最卓越电视技术成就奖的DPS 系统，不但为用户当前的需求提供了灵活可靠的方案，更面向未来动画技术的发展对各个子系统严格的要求，具有很强的适应性、扩展性、可靠性和长远效益。

DPS 先进系统技术支持的产品：

          DPS 系统支持全球多家生产厂商出口的非编产品。例如：Matrox、Pinnacle、SGI、Quantel等。这样即可保证贵台的系统与国家各级电视台、院校、影视机构、游戏公司、传媒机构、政府宣传部门的各类现有设备的相匹配性。
1、兼容性
        DPS 先进系统是一套全开放式的制作系统，可以将不同厂商设备的不同传输介质全部转换成同一文件格式，通过网络可传输语音、数据、图象、视频信号，采用光纤可远程高速传输数据、高清晰度图象信号，是可支持目前所有数据及语音设备厂商的系统。
2、灵活性
        可直接从时间线上导出Real Networks, Real Video, Microsoft Windows Media Format,AVI,Quicktime,MPEG-1,VCD和DVD兼容的MPEG-2文件。
并支持导入包括MPEG，MOV，MPA，ASF，WMV，AVI，WAV，MP3，WMA，MIDI等多种多媒体格式和各种三维及其他软件产生的图形序列文件。
3、可靠性
        由于DPS 系统中的二维组件、三维组件、SDI组件、SCSI接口及其软件均来自同一家公司，所以在系统的稳定性和可靠性上是其它设备不可比拟的。

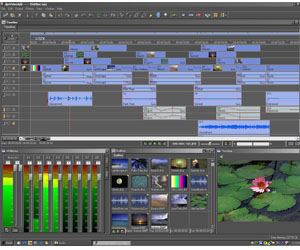

DFX 软件界面

模拟视频输入

> 复合视频 (BNC)......1V p-p, 75 Ohm
> S-Video（4芯小口型）：
> Y信号......1V p-p, 75 Ohm
> C信号......286 mV p-p (NTSC) 300 mV p-p (PAL)
> 分量 Betacam 视频(BNC's)：
> Y信号...... 1V p-p, 75 Ohm
> R-Y, B-Y(Pr, Pb)......700 mV p-p (NTSC) 525 mV p-p (PAL)

备注：视频输入电平符合带 100%白色参考的75%彩条。

模拟视频

> 输出1和视频输出2
> 复合 (BNC)......1V p-p, 75 Ohm
> S-Video（4芯小口型）：
> Y信号......1V p-p, 75 Ohm
> C信号......286 mV p-p (NTSC) 300 mV p-p (PAL)
> 分量 Betacam 视频(BNC's)：
> Y信号...... 1V p-p, 75 Ohm
> R-Y, B-Y(Pr, Pb)......700 mV p-p (NTSC)
> 525 mV p-p (PAL)

时码视频 (VITC)

> 复合 w/VITC(BNC)......1V p-p, 75 Ohm
> 备注：视频输入电平符合带 100%白色参考的75%彩条。

模拟音频输入

> 平衡 (XLR-M)......+4dBU普通
> +20 dBU最大
> 非平衡 Line(RCA)......-10 dBV普通
> +6 dBV 最大
> LTV输出(RCA) ........1 V p-p

同步输入

> 复合 (BNC)......1 V p-p, Hi-Z
> 定时调整范围：
> 行锁相 ......>+/-2 usec
> 负载波 ......360度

视频硬盘接口

> 内置 /外置68针......Ultra 160 Wide SCSI-3
> 备注：兼容 Ultra Wide SCSI-2, Wide SCSI-3, 以及快速SCSI-2型硬盘

制式

> 525线(NTSC)......720X486
> 625线(PAL).......720X576

数字视频输入(数字I/O板卡提供)

> 串行 SDI(SMPTE259M)(BNC)......800 mv, 75 Ohm
> Auto EQ to 300m
> DV...........................IEEE 1394
> 备注： SDI输入支持符合SMPTE-272M 的嵌入式音频。音频可根据SDI视频和系统系统音频采样时钟分为同步和异步两种。
> 数字视频输出（数字 I/O板卡提供）
> 串行 SDI(SMPTE259M)(BNC)......800 mv, 75 Ohm
> Auto EQ to 300m
> DV...........................IEEE 1394
> 备注： SDI输入支持符合SMPTE-272M 的嵌入式音频。

数字音频输入（数字 I/O板卡提供）

> AES/EBU(EIAJ CP-340, XLR)....5V平衡， 110 Ohm
> AES/EBU(SMPTE267M, BNC)......1V非平衡，75 Ohm
> S/P DIF(RCA).................500 mv 非平衡
> 备注：数字音频数据也可以分别从 SDI或DV的输入数据流中得到

数字音频输出（数字 I/O板卡提供）



> AES/EBU(EIAJ CP-340, XLR)....5V平衡， 110 Ohm
> AES/EBU(SMPTE267M, BNC)......1V非平衡，75 Ohm
> S/P DIF(RCA).................500 mv 非平衡
> 备注：数字音频数据也可以嵌入到 SDI和DV输出数据流中。

视频指标

> 频率响应 ......0 - 50 MHz(+/- 1 dB)
> 5.0 - 5.5 MHz(+0.25, - 1.5 dB)
> K - 系数(2T)......<1%
> 微分相位 ......<1 度
> 微分增益 ......<1%
> 信噪比：
> 回放 ......>65 dB
> 采集 + 回放.....>58 dB

音频指标

> A/D......18 bit over sampled Sigma-Delta
> DAC......18 bit oversampled Sigma-Delta
> 采样率 ......11/22.05/32/44.1/48 KHz, +/-0.5 dB
> 频率响应 ......20 Hz to 20 KHz, +/-0.5 dB
> 动态范围 ......88 dB(A加权)
> 谐波失真的总和 ......0.005%最大

耗电量

> +5V......1.8/3.6A
> +12V.....300mA
> -12V.....80mA
> 总共 .....14/23

备注：较高数值适用于应用 DVE模块时。



主要特点：
	全面的开放性
	终端DPS 编辑工作站的超强稳定性
	字幕软件的多功能性（唱词、左飞、上滚、手写、动态MASK ）
	DPS Q与DPS  Velocity之间的完全通用性
	网络存储的安全性



---

光纤网络磁盘阵列存储方案

网络结构示意图

上图为基于光纤网方案。DPS编辑工作站都配置光纤接口卡，通过光纤线连接交换机。存储阵列同样采用光纤接口，组成SAN存储网络。所有的编辑工作站可共享磁盘阵列中的资源。由于FC光纤通道可以提供视频流传输所需的高带宽，使用SAN网络可以做到工作站“实时”网络编辑，同时访问调用同一文件，真正达到多工作站协同工作。



---

网络工作流程

         编辑工作采用兼容各种视频接口的DPSQ非线性编辑系统，将视、音频素材上载存储到与其连接的SCSI硬盘阵列进行统一分类管理，然后其他编辑站点再通过现有光纤网络直接对硬盘阵列的素材来进行编辑，做好的工程文件也可存放于硬盘阵列来统一管理，并且防止硬盘损坏等意外丢失数据的发生。各终端均可同时对同一段素材或同一个工程文件进行浏览或编辑处理等任何操作。

---
