视频格式
• NTSC: 720x480 @ 29.97fps
• PAL/SECAM*: 720x576 @ 25fps
* SECAM 仅模拟输入

数字视频输入/输出 (DV)
• 1 x 4-芯 FireWire
• 1 x 6-芯 FireWire

数字视频输入(SDI)
• 2 x BNC (SD-SDI和 活性环通，SMPTE 259M-C)

数字视频输出(SDI)
• 2 x BNC (SD-SDI, SMPTE 259M-C)

模拟视频输入
• 3 x BNC (Y/Pb/Pr)
• 1 x 4-芯 miniDIN (S-Video)
• 1 x BNC (复合)

模拟视频输出
• 3 x BNC (Y/Pb/Pr)
• 1 x 4-芯 miniDIN (S-Video)
• 1 x BNC (复合)

数字音频输入
SDI
• 嵌入式音频(SMPTE 272M-A)

AES/EBU
• 2 x BNC (channel 1/2, channel 3/4)
• 32kHz, 44.1kHz, 48kHz, 16-bit, 20-bit, 24-bit
(解锁/锁定；转换为48KHz锁定)

DV
• 32kHz, 44.1kHz, 48KHz, 16bit, 2-channel (解锁/锁定)
• 32kHz, 12-bit, 4-channel (解锁/锁定)

数字音频输出

SDI
• 嵌入式音频(SMPTE 272M-A)

AES/EBU
• 2 x BNC (channel 1/2, channel 3/4)

DV
• 48kHz, 16-bit, 2-channel (锁定)
• 32kHz, 12-bit, 4-channel (锁定)

模拟音频输入(平衡)
• 4 x 3-芯 XLR (channel1到channel 4, 600 Ohm端口可以打开/关闭)

模拟音频输出(平衡)
• 4 x 3-芯 XLR (channel 1到channel 4)

模拟音频输入 (非平衡)
• 1 x RCA立体声

模拟音频输出 (非平衡)
• 1 x RCA双头(channel 1, channel 2)
• 1 x RCA 立体声双头(仅用于监视器)

时间码
• 1 x BNC LTC 输入
• 1 x BNC LTC 输出
• DVITC 输入(从SD-SDI输入分离，不支持从模拟输入VITC)
• DVITC 输出(插入到SD-SDI输出，线性选择)

参考输入/输出
• 2 x BNC 黑脉冲输入
(输入和环通，75 Ohm端口打开/关闭)
• 1 x BNC 黑脉冲输出

设备控制
• 2 x D-SUB 9-芯 (母头) RS422A
• AV/C - RS422A命令转换特性

电源
• 交流电 (100-240V)

设备尺寸
• 宽 430mm x 长 270mm x 高 88mm
• 19-英寸2U支架尺寸

包装内容:

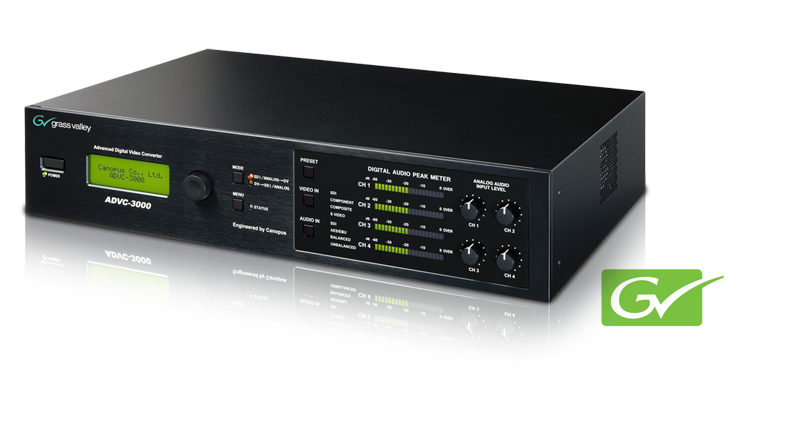

• ADVC3000转换器
• 电源线
• 用户手册
• 1 x FireWire 线缆 (4-芯 – 6-芯)
